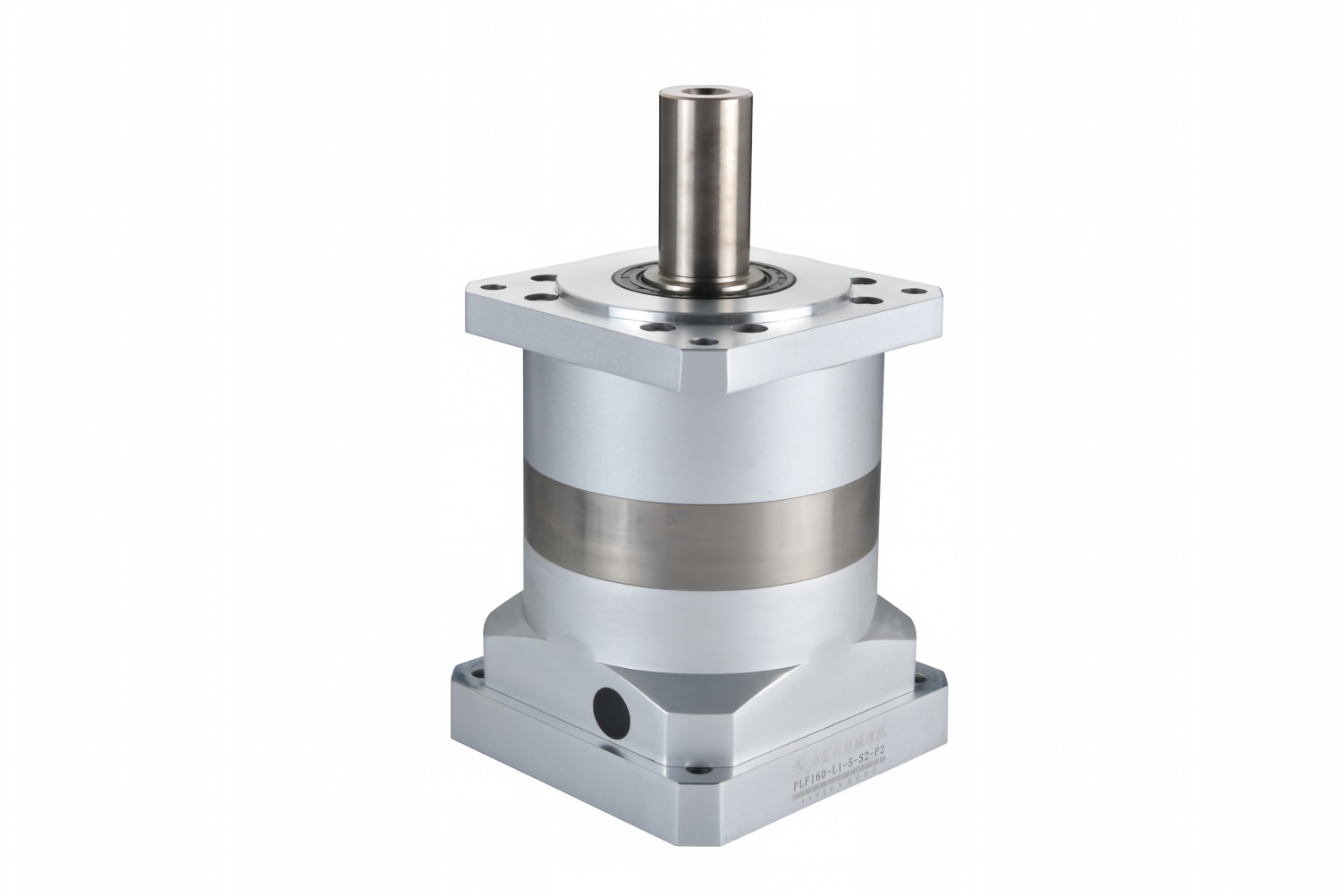

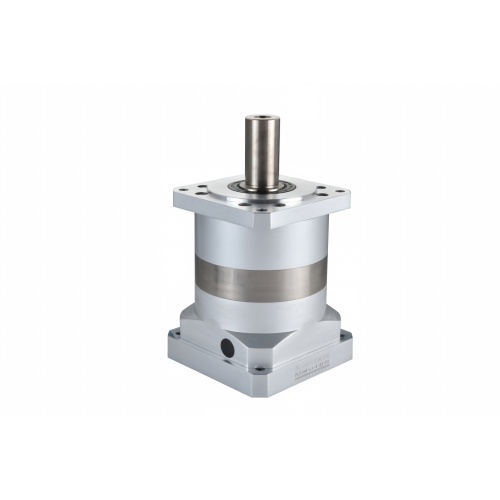

SF120 স্পার গিয়ার প্ল্যানেটারি রিডুসার | হাই-টর্ক হেভি-ডিউটি স্ট্রেইট-টুথ গিয়ারবক্স

আমাদের প্রিমিয়াম SP সিরিজ স্পুর গিয়ার প্ল্যানেটারি রিডুসার লাইনআপের মধ্যে একটি ইঞ্জিনিয়ারিং মাইলফলক Spur গিয়ার প্ল্যানেটারি রিডুসার SF120 দিয়ে আপনার মেশিনারী ট্রান্সমিশন স্থায়িত্ব এবং যান্ত্রিক লোড ক্ষমতা বাড়ান। উচ্চ শক লোড এবং মাঝে মাঝে ভারী-শুল্ক সাইকেল চালানোর জন্য স্পষ্টভাবে ডিজাইন করা হয়েছে, এই হেভি-ডিউটি স্ট্রেইট-টুথ গিয়ারবক্সটি একটি অত্যন্ত খরচ-কার্যকর উচ্চ-টর্ক রিডুসার হিসাবে কাজ করে, যা 93NM থেকে 329NM পর্যন্ত ধ্রুবক রেটযুক্ত টর্ক কনফিগারেশন সরবরাহ করে। একটি শ্রমসাধ্য 120 মিমি ইনলাইন ফ্রেম হাউজিংয়ের ভিতরে নির্মিত, এই ইন-লাইন হেভি-ডিউটি গিয়ারবক্সটিতে অপ্টিমাইজ করা গ্রহের সোজা-দাঁত জ্যামিতি রয়েছে যা পূর্ণ-প্রস্থ গিয়ারের দিকগুলি জুড়ে ফোর্স ভেক্টরগুলিকে সমানভাবে বিতরণ করে। উচ্চ-প্রভাবিত শিল্প অটোমেশন এবং ভারী যন্ত্রপাতি হ্যান্ডলিং সেটআপগুলির জন্য আদর্শ, SF120 একটি বিস্তৃত পরিষেবা জীবন উইন্ডোতে উচ্চ কাঠামোগত অনমনীয়তা, কম কম্পন সংক্রমণ এবং নির্ভরযোগ্য নির্ভুলতা ট্র্যাকিংয়ের গ্যারান্টি দেয়।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 93NM - 329NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 3/4/5/7/8/10

দ্বৈত-পর্যায়ের অনুপাত: 12 / 15 / 16 / 20 / 25 / 28 / 32 / 35 / 40 / 50 / 64 / 70

ট্রিপল-স্টেজ অনুপাত: 64 / 80 / 100 / 125 / 140 / 160 / 175 / 200 / 256 / 320 / 512

টর্শনাল ব্যাকল্যাশ: 1-স্টেজ ≤ 8 আর্কমিন | 2-পর্যায় ≤ 10 আর্কমিন | 3-পর্যায় ≤ 14 আর্কমিন

শাব্দ নির্গমন: অতি-শান্ত চলমান স্বাক্ষর ≤ 68 dB

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সার্বজনীন বহু-দিকনির্দেশক / সর্ব-দিকনির্দেশক অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Straight-Tooth Spur Configuration	Symmetric Load Distribution \| High Shock Absorption	Eliminates axial thrust forces within the internal planetary networks, transferring high pure torsional loads cleanly up to 329NM.
IP65 Ingress Protection Seals	Enclosure Protection Logic \| Fluid & Dust Ingress Defense	Establishes a completely dust-tight seal that isolates internal straight teeth from factory fluids, metal shavings, and environmental dust.
Synthetic Lubrication Grease	Viscosity Retention Logic \| Lifetime Boundary Lubrication	Provides consistent lubricating film coverage across tooth mesh contacts without breakdown or separation throughout the full -10°C to +90°C thermal scale.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

উচ্চ শক অনমনীয়তা এবং মজবুত সোজা-দাঁত সুবিধা

আক্রমনাত্মক স্টার্ট-স্টপ ইনডেক্সার, ম্যাটেরিয়াল হ্যান্ডলিং রোবোটিক্স এবং হেভি-ডিউটি লজিস্টিক সিস্টেমে, অভ্যন্তরীণ গিয়ার অ্যাসেম্বলিগুলি প্রায়ই ধ্বংসাত্মক অক্ষীয় মাইক্রো-আন্দোলন অনুভব করে। SF120 একটি উন্নত সোজা-দাঁত লেআউটের উপর নির্ভর করে যা সমান্তরাল দাঁতের মূল গ্রিড বরাবর টর্ক লোড করে। এই কনফিগারেশনটি অক্ষীয় ভেক্টর বাহিনীকে গ্রহের বাহক বিয়ারিংগুলিতে কাজ করতে বাধা দেয়, উচ্চ-ফ্রিকোয়েন্সি রিভার্সাল সিকোয়েন্সের সময় চরম জড়তামূলক শক লোড শোষণ করার ক্ষেত্রে এই রিডুসারকে ব্যতিক্রমী করে তোলে।

মাল্টি-টায়ার্ড কাইনেম্যাটিক অনুপাত এবং স্কেল্ড পজিশন কন্ট্রোল

সুনির্দিষ্ট মোটর অবস্থানের সাথে জটিল গতির মিলের ভারসাম্যের জন্য উচ্চ জ্যামিতিক অভিযোজনযোগ্যতা প্রয়োজন। SF120 কাঠামো একক, দ্বৈত এবং ট্রিপল রিডাকশন কনফিগারেশন সমর্থন করে, 512 অনুপাত পর্যন্ত বিশাল স্কেলিং সম্ভাবনা প্রদান করে। গ্যাস-নাইট্রাইডেড গিয়ার স্কিনগুলির সাথে মিলিত প্রিমিয়াম কোর-কঠিন অ্যালয়গুলি ব্যবহার করে, দাঁতের প্রোফাইলগুলি মাত্রাগতভাবে সুরক্ষিত থাকে, বছরের পর বছর ধরে ক্রমাগত ভারী অপারেশন জুড়ে মাইক্রো-ব্যাকল্যাশ থ্রেশহোল্ড ≤8 আর্কমিন পর্যন্ত ধরে রাখে।

ওমনি-ডিরেকশনাল মাউন্টিং আর্কিটেকচার এবং স্ট্রাকচারাল ফিনিশ

আধুনিক প্ল্যান্ট লেআউটগুলি অত্যন্ত অভিযোজনযোগ্য ট্রান্সমিশন ইউনিটগুলির দাবি করে যা বিদ্যমান ফ্রেমের ব্যবধানে নির্বিঘ্নে সংহত করতে পারে। একটি সর্বজনীন-দিকনির্দেশক সর্বজনীন মাউন্টিং পদচিহ্ন গ্রহণ করে, SF120 অনায়াসে যেকোনো স্থানিক স্থানাঙ্ক বা অভিযোজন সমতলে মাউন্ট করে। এর কমপ্যাক্ট, শক্তভাবে লাগানো ফ্রেম প্রোফাইল ওজন বন্টনকে কেন্দ্র করে রাখে, উচ্চ-সম্পন্ন শিল্প যন্ত্রপাতির নান্দনিকতার চাহিদার সাথে মিলে যায়।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

উন্নত অটোমেশন প্রদানকারী এবং ট্রান্সমিশন নেটওয়ার্ক ইন্টিগ্রেটর পরিবেশনকারী পেশাদার গ্লোবাল ম্যানুফ্যাকচারিং অংশীদার হিসাবে, আমরা প্রতিটি SF120 সমাবেশে কঠোর ফ্যাক্টরি টেস্টিং প্রোটোকল স্থাপন করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি একক 100% পূর্ণ-চক্র বৈধতা পরীক্ষার মধ্য দিয়ে যায়, চলমান শাব্দ সুরক্ষা সীমানা যাচাইকরণ (≤68 dB), চাপের অধীনে তেল সিল কাঠামোগত লোড এবং কৌণিক ব্যাকল্যাশ স্পষ্টতা সম্মতি।
রিইনফোর্সড অরিজিন: গিয়ারগুলি অভিজাত উচ্চ-শক্তির কার্বন অ্যালয় থেকে নির্ভুলভাবে শেভ করা হয় এবং গভীর গ্যাস-নাইট্রাইডিংয়ের মাধ্যমে তাপ-চিকিত্সা করা হয়, যা একটি প্রভাব-প্রতিরোধী অভ্যন্তরীণ কোর দ্বারা সমর্থিত ব্যতিক্রমী পরিধান পৃষ্ঠগুলি নিশ্চিত করে।
কাস্টমাইজেশন লজিক: সম্পূর্ণরূপে অভিযোজিত মোটর মাউন্টিং অ্যাডাপ্টার যা প্রাথমিক আন্তর্জাতিক সার্ভো এবং স্টেপার মোটর ব্র্যান্ডের সাথে মিলে যায়, কাস্টমাইজযোগ্য আউটপুট শ্যাফ্ট (কীড, স্প্লিনড বা মসৃণ বৃত্তাকার) এবং কম-তাপমাত্রার গ্রীস বিকল্পগুলির সাথে।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: উচ্চ শক-লোড সেটআপের জন্য কেন SF120-এর মতো একটি সোজা-দাঁত স্পার প্ল্যানেটারি গিয়ারবক্স পছন্দ করা হয়?

উত্তর: স্ট্রেইট স্পার গিয়ারিং উচ্চ-টর্ক স্থানান্তরের সময় অভ্যন্তরীণ অক্ষীয় শক্তি উপাদানগুলিকে সম্পূর্ণরূপে এড়িয়ে যায়। এটি অভ্যন্তরীণ লোড বিতরণকে গিয়ারের মুখ বরাবর পরিষ্কারভাবে ভারসাম্য বজায় রাখে, ব্যাপক প্রভাবের স্পাইকের অধীনে ভারবহন ক্লান্তি এবং অকাল ট্রান্সমিশন স্থানান্তর রোধ করে।

প্রশ্ন 2: ব্যাকল্যাশ ≤14 আর্কমিন রাখার সময় ট্রিপল-স্টেজ SF120 সেটআপগুলিকে 512 পর্যন্ত চরম অনুপাত পরিচালনা করতে সক্ষম করে?

উত্তর: আমাদের উন্নত দাঁত-শেভিং প্রসেস এবং গ্যাস-নাইট্রাইডিং হার্ডেনিং পজিশনাল ড্রিফ্ট প্রতিরোধ করে। তিনটি ফ্লোটিং গিয়ার সেট জুড়ে দাঁত প্রোফাইল ক্লিয়ারেন্সকে শক্তভাবে নিয়ন্ত্রণ করে, ক্রমাগত উত্পাদন রানের উপর ক্রমবর্ধমান হারানো-মোশন প্লে কমিয়ে দেওয়া হয়।

Q3: SF120 গিয়ারবক্স কি সিলিং-মাউন্ট করা কনভেয়র ট্র্যাকিং ব্লকের মধ্যে উল্লম্ব অবস্থানে নিরাপদে স্থাপন করা যেতে পারে?

উঃ হ্যাঁ। এর সর্ব-দিকনির্দেশক সর্বজনীন মাউন্টিং সেটআপ এবং ফ্যাক্টরি-সিল করা IP65 সিন্থেটিক গ্রীস ঘেরের উপর নির্ভর করে, SF120 যে কোনও মাউন্টিং পিচ বা ওরিয়েন্টেশনে লুব্রিকেশন পুলিং, পাতলা হওয়া বা সিল লিকের কোনও হুমকি ছাড়াই নির্ভরযোগ্যভাবে চলে।
