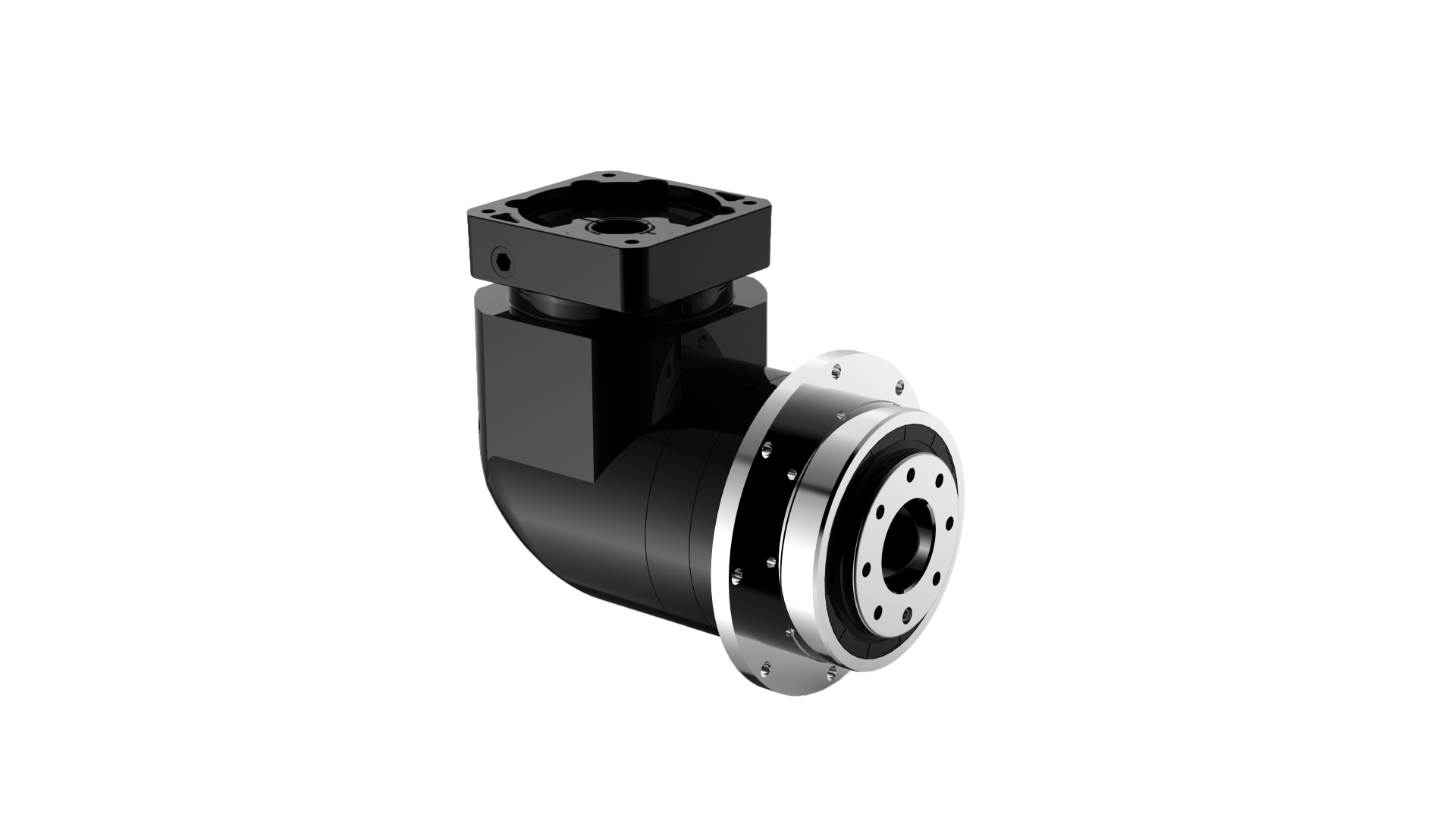

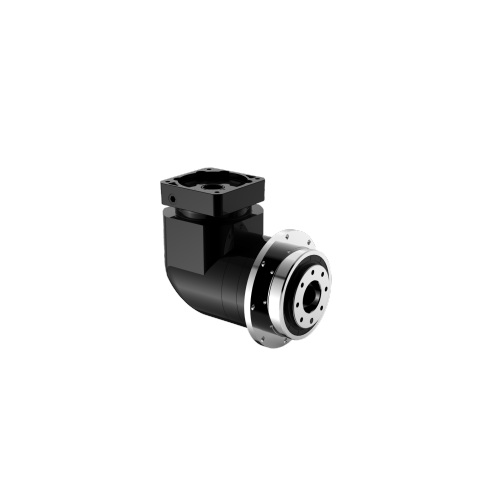

SDXR047 ডান-কোণ যথার্থ প্ল্যানেটারি রিডুসার | কমপ্যাক্ট আল্ট্রা-লো-ব্যাকল্যাশ অটোমেশন ড্রাইভ

আমাদের অভিজাত SDXR সিরিজ প্ল্যানেটারি গিয়ারবক্স পরিসরের উচ্চ-নির্ভুলতা মাইক্রো-কোনস্টোন প্ল্যানেটারি গিয়ার রিডিউসার SDXR047- এর সাহায্যে আপনার টাইট মেশিন লেআউট এবং গতিশীল গতি ট্র্যাকিংকে সর্বাধিক করুন। সংকীর্ণ অটোমেশন পরিবেশে হারিয়ে যাওয়া গতি দূর করার জন্য বিশেষভাবে প্রকৌশলী, এই প্রিমিয়াম হেভি-ইন্ডাস্ট্রিয়াল রাইট-অ্যাঙ্গেল রিডুসারটি একটি ক্ষুদ্র 47 মিমি ফ্রেমের মধ্যে 14NM থেকে 22NM এর একটি নির্ভরযোগ্য ধ্রুবক রেটযুক্ত টর্ক প্রোফাইল আউটপুট করে। একটি অনমনীয়, ভারসাম্যপূর্ণ প্ল্যানেটারি গিয়ার ক্লাস্টারের সাথে যুক্ত উচ্চ-শক্তির নির্ভুলতা সর্পিল বেভেল গিয়ারগুলিকে অন্তর্ভুক্ত করে, এটি একক-পর্যায়ের সেটআপগুলির জন্য ≤4 আর্কমিনে একটি সুনির্দিষ্ট পজিশনিং প্লে রেটিং প্রদান করে। হাই-স্পিড ইলেকট্রনিক অ্যাসেম্বলি ইউনিট, উন্নত ল্যাবরেটরি অটোমেশন সেটআপ এবং ছোট মাল্টি-অক্সিস সার্ভো লুপগুলির জন্য, এই 90-ডিগ্রী আর্কিটেকচারটি চমৎকার টর্সনাল শক্ততা, কম অপারেটিং তাপ এবং নির্ভরযোগ্য কাঠামোগত ভারসাম্য নিশ্চিত করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 14NM - 22NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 4 / 5 / 6 / 7 / 8 / 10 / 14 / 20

দ্বৈত-পর্যায়ের অনুপাত: 20 / 25 / 30 / 35 / 40 / 50 / 60 / 70 / 80 / 100 / 120 / 140 / 160 / 200

একক-স্টেজ ব্যাকল্যাশ বিকল্প: ≤ 4 আর্কমিন (নির্ভুলতা) / ≤ 6 আর্কমিন (স্ট্যান্ডার্ড)

ডুয়াল-স্টেজ ব্যাকল্যাশ বিকল্প: ≤ 7 আর্কমিন (প্রিসিশন) / ≤ 9 আর্কমিন (স্ট্যান্ডার্ড)

শাব্দ নির্গমন: অতি-শান্ত অপারেটিং স্বাক্ষর ≤ 61 dB

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সার্বজনীন বহু-দিকনির্দেশক / সর্ব-দিকনির্দেশক অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
90-Degree Spiral Bevel Stage	Right-Angle Layout Logic \| Compact Clearance Footprint	Turns the servo motor profile 90 degrees to lie flat along the machine frame, eliminating long cantilever projections in tight cabinets.
IP65 High-Performance Seals	Enclosure Shielding Logic \| Precision Fluid & Dust Isolation	Provides a complete dust-tight barrier that stops factory particulates and moisture from degrading the micro-machined gear teeth.
Synthetic High-Film Compound	Thermal Logic \| Continuous Micro-Lubrication Matrix	Maintains optimal film thickness to stop metal friction wear across the full -10°C to +90°C industrial working boundary.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

ডান-কোণ স্পেস অপ্টিমাইজেশান এবং ডিফ্লেকশন কন্ট্রোল

অত্যন্ত কমপ্যাক্ট অটোমেশন ডিজাইন এবং স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন লেআউটগুলিতে, ছোট সার্ভো মোটর ইনলাইন ইনস্টল করা প্রায়শই বিশ্রী লিভারেজ এক্সটেনশন তৈরি করে যা হালকা ওজনের অ্যালুমিনিয়াম ফ্রেমগুলিকে বিকৃত করতে পারে। SDXR047 সিরিজটি সরাসরি তার 90-ডিগ্রি পাওয়ার রিডাইরেকশন কাঠামোর মাধ্যমে এই কনফিগারেশন সমস্যার সমাধান করে। ড্রাইভিং মোটর ফুটপ্রিন্টকে কাঠামোগত প্রাচীরের বিপরীতে কমপ্যাক্ট রেখে, এটি 22NM পর্যন্ত নির্ভরযোগ্য, ধ্রুবক টর্ক ক্ষমতা প্রদান করার সময় স্থানিক সীমাবদ্ধতার ভারসাম্য বজায় রাখে।

অনমনীয় অভ্যন্তরীণ গ্রহের খাঁচা এবং কম হারানো গতি

নির্ভরযোগ্য অবস্থান নির্ভুলতা এবং বিকৃতির শীর্ষ-স্তরের প্রতিরোধ আমাদের 47 মিমি ডান-কোণ গ্রহের নকশা দর্শনের মূল উপাদান। একটি অনমনীয়, উচ্চ-শক্তির আবাসনের ভিতরে নির্ভুল-স্থল, পৃষ্ঠ-কঠিন দাঁত ব্যবহার করে, এই রিডুসারটি উচ্চ ত্বরণ চক্র পরিচালনা করে এবং অনায়াসে হঠাৎ বন্ধ হয়ে যায়। এই মাইক্রো-ম্যাচড গিয়ারিং একক-পর্যায়ের কৌণিক ব্যাকল্যাশকে ≤4 আর্কমিনের সাথে আবদ্ধ রাখে, উচ্চ অনুমানযোগ্য গতি ট্র্যাকিং পাথগুলি নিশ্চিত করে।

ওমনি-ডিরেকশনাল ইন্সটলেশন এবং রিফাইন্ড মাইক্রো এক্সিকিউশন

মাইক্রো-অটোমেশন যন্ত্রপাতি উপাদানগুলিকে সোজা মাউন্টিং বিকল্পগুলির সাথে শক্তিশালী যান্ত্রিক শক্তির ভারসাম্য বজায় রাখা উচিত। একটি বহুমুখী সর্বজনীন-দিকনির্দেশক সার্বজনীন মাউন্টিং প্রোফাইলের বৈশিষ্ট্যযুক্ত, SDXR047 সিস্টেমটি আপনার প্রকৌশলী ব্লুপ্রিন্টের প্রয়োজন যেকোন লেআউট কোণে নির্বিঘ্নে ইনস্টল করে। বর্ধিত বহিরাগত শেল কর্মক্ষেত্রের প্রভাব থেকে রক্ষা করে যখন একটি মসৃণ, পেশাদার চেহারা বজায় রাখে যা উচ্চ-সম্পন্ন ইলেকট্রনিক সমাবেশ লাইনের সাথে মেলে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

উচ্চ-নির্ভুল সিস্টেম ইন্টিগ্রেটর এবং বিশেষ অটোমেশন সরঞ্জাম নির্মাতাদের জন্য একটি বিশ্বব্যাপী অংশীদার হিসাবে, আমরা প্রতিটি SDXR047 সিস্টেমে পুঙ্খানুপুঙ্খ গুণমান পরীক্ষা করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি সমাপ্ত গিয়ারবক্স সম্পূর্ণ ফ্যাক্টরি বৈধতা পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে একটি অতি-শান্ত অ্যাকোস্টিক নয়েজ মূল্যায়ন (≤61 dB), একটি IP65 সিলিং চাপ যাচাইকরণ এবং দ্বৈত-দিক টর্ক যাচাইকরণ সহ।
রিইনফোর্সড অরিজিন: সূক্ষ্ম গিয়ার প্রোফাইল টুথ শেভিং সহ অভিজাত অ্যালয় স্টিল গ্রেড থেকে মেশিন করা, চরম পৃষ্ঠের দাঁতের কঠোরতা এবং শক্তিশালী প্রভাব স্থিতিস্থাপকতা নিশ্চিত করার জন্য উন্নত গ্যাস-নাইট্রাইডিং পদক্ষেপের সাথে চিকিত্সা করা হয়েছে।
কাস্টমাইজেশন লজিক: প্রধান গ্লোবাল সার্ভো এবং স্টেপার মোটর ব্র্যান্ডের জন্য সম্পূর্ণরূপে কাস্টমাইজযোগ্য ইনপুট অ্যাডাপ্টার, কাস্টমাইজযোগ্য আউটপুট শ্যাফ্ট (কী, মসৃণ, বা স্প্লিনড কনফিগারেশন সহ), এবং ক্লিনরুম বা সেমিকন্ডাক্টর ভ্যাকুয়াম পরিবেশের জন্য বিশেষ সিন্থেটিক গ্রীস মিশ্রণ।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: কিভাবে SDXR047 ডান-কোণ কাঠামো ≤61 dB এর ব্যতিক্রমী কম শব্দ রেটিং অর্জন করে?

উত্তর: ≤61 dB-এর কম শব্দের স্বাক্ষর একটি সর্বোত্তম যোগাযোগের অনুপাত অর্জন করতে এবং উচ্চ-নির্ভুল ভারসাম্যযুক্ত বিয়ারিং ব্যবহার করার জন্য ছোট অভ্যন্তরীণ গিয়ার দাঁতের পৃষ্ঠগুলিকে মাইক্রো-গ্রাইন্ড করে অর্জন করা হয়। এটি কঠোর সুরেলা কম্পন দূর করে, এটিকে চিকিৎসা এবং পরীক্ষাগার পরিবেশের জন্য পুরোপুরি উপযুক্ত করে তোলে।

প্রশ্ন 2: অনুরূপ আকারের একটি ইনলাইন মডেলের উপর 47 মিমি ডান-কোণ প্ল্যানেটারি রিডুসার ব্যবহার করার প্রধান সুবিধাগুলি কী কী?

উত্তর: 90-ডিগ্রি লেআউট নাটকীয়ভাবে মাউন্টিং প্যানেলের পিছনে গভীরতার পদচিহ্ন সংরক্ষণ করে, আপনাকে মাল্টি-অক্ষের রোবোটিক জয়েন্ট বা ইলেকট্রনিক্স অ্যাসেম্বলি টুলসকে কমপ্যাক্ট ঘেরে ফিট করার অনুমতি দেয় যেখানে একটি ইনলাইন মোটর অনেক দূরে আটকে থাকবে।

Q3: SDXR047 গিয়ারবক্স কি ছোট সার্ভো মোটর থেকে +90°C পর্যন্ত উচ্চ ইনপুট গতি সহ্য করতে পারে?

উঃ হ্যাঁ। গিয়ারবক্স একটি প্রিমিয়াম উচ্চ-সান্দ্রতা সিন্থেটিক গ্রীস দিয়ে প্যাক করা হয় যা স্থিতিশীল লুব্রিকেটিং বৈশিষ্ট্য বজায় রাখে এবং উচ্চ অপারেটিং তাপমাত্রায় পাতলা হওয়া প্রতিরোধ করে। হেভি-ডিউটি IP65 Viton ঠোঁট সীল দ্বারা সমর্থিত, ক্রমাগত কাজের চক্র চলাকালীন আবাসনের ভিতরে গ্রীস সম্পূর্ণরূপে সিল করা থাকে।
