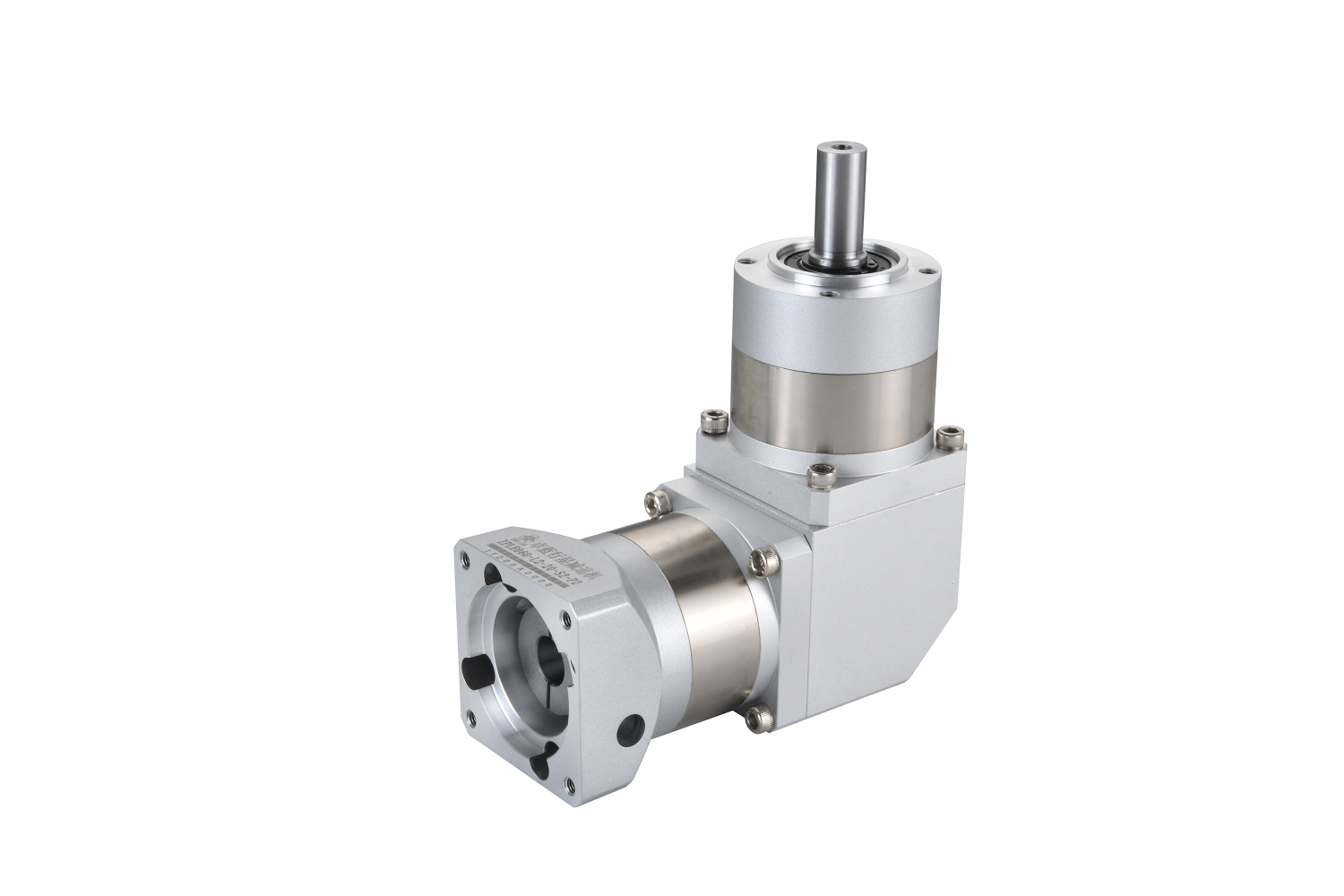

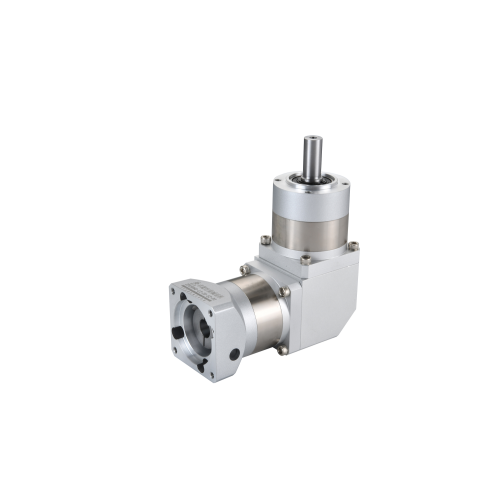

SER120 স্পার গিয়ার প্ল্যানেটারি রিডুসার | যথার্থ ডান-কোণ অটোমেশন গিয়ারবক্স

SER সিরিজ স্পুর গিয়ার প্ল্যানেটারি রিডুসারের সাথে আপনার মেশিনের রাউটিং এবং স্থানিক সীমাবদ্ধতাগুলিকে অপ্টিমাইজ করুন৷ শক্তিশালী পাওয়ার ট্রান্সমিশন প্রয়োজনীয়তার সাথে গুরুতর 90-ডিগ্রি টাইট লেআউটের ভারসাম্য বজায় রাখার জন্য দক্ষভাবে প্রকৌশলী, SER120 একটি অত্যন্ত নির্ভরযোগ্য ডান-কোণ স্পার গিয়ার রিডুসার এবং একটি অতি ব্যয়-কার্যকর ডান-কোণ গিয়ারবক্স হিসাবে কাজ করে। এই ইউনিটটি একটি গ্রহের আউটপুট ব্লকের সাথে একটি উচ্চ-লোড সোজা-দাঁত কনফিগারেশনকে একত্রিত করে, 93NM থেকে 329NM পর্যন্ত একটি বিস্তৃত রেটযুক্ত আউটপুট টর্ক পরিসীমা পরিচালনা করার সময় অভ্যন্তরীণ গতিশীল পদচিহ্ন ফেলে দেয়। নির্ভরযোগ্য মোশন ইন্টিগ্রেশনের জন্য নমনীয় স্ট্রেইট-টুথ রাইট-অ্যাঙ্গেল গিয়ারবক্স হিসাবে ডিজাইন করা হয়েছে, এটি একটি অনন্য মাল্টি-স্টেজ ডিজাইনের বৈশিষ্ট্য যা সুনির্দিষ্ট মাইক্রো-ব্যাকল্যাশ সীমা পর্যন্ত স্কেলিং করে, এটি সাধারণ স্বয়ংক্রিয় সেটআপ, কনভেয়র ইনডেক্সিং এবং হালকা শিল্প প্রক্রিয়াকরণ সিস্টেমের জন্য নিখুঁত মিল তৈরি করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 93NM - 329NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 3/4/5/7/10

দ্বৈত-পর্যায়ের অনুপাত: 12 / 15 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70

ট্রিপল-স্টেজ অনুপাত: 64 / 80 / 100 / 125 / 140 / 175 / 200 / 250 / 280 / 350

টর্শনাল ব্যাকল্যাশ: স্টেজ 1 ≤ 10 আর্কমিন | পর্যায় 2 ≤ 12 আর্কমিন | পর্যায় 3 ≤ 16 আর্কমিন

অ্যাকোস্টিক এমিশন: হুইস্পার-কোয়াইট রানিং প্রোফাইল ≤ 68 ডিবি

তৈলাক্তকরণ সিস্টেম: উন্নত লাইফটাইম সিন্থেটিক গ্রীস ফিল

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সর্ব-দিকনির্দেশক / সর্বজনীন কোণ অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Straight-Tooth Bevel Stage	90° Corner Force Distribution \| Balanced Load Intersection	Delivers ultra-reliable and efficient force redirecting, enabling a compact 120mm right-angle installation without wasting side-space.
Multi-Stage Gear Carrier	Progressive Kinematic Reduction \| Scale Torque Profiles	Supports deep ratio options up to 350:1 via single, double, or triple gears while balancing running play down to ≤10-16 arcmin.
IP65 Sealed Enclosure	Dust & Fluid Ingress Barrier \| Zero-Leakage Shell	Locks the internal synthetic grease within the gear teeth networks, keeping elements safe from moisture splashes and fine production dust.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

বহুমুখী 90-ডিগ্রী লেআউট এবং সাধারণ অটোমেশন সিনার্জি

কমপ্যাক্ট প্ল্যান্ট ইঞ্জিনিয়ারিং এবং স্বয়ংক্রিয় পিক-এন্ড-প্লেস লাইনে, রৈখিক ঘর সংরক্ষণ করা সিস্টেমের প্রস্থ হ্রাস করার মূল চাবিকাঠি। SER120 কার্যকরী ইন-লাইন রাইট-অ্যাঙ্গেল রিডুসার হিসেবে কাজ করে, যা ড্রাইভ মোটরকে প্রাথমিক আউটপুট শ্যাফটের সাথে পুরোপুরি বর্গাকারে বসতে দেয়। এই ডিজাইনটি পাশাপাশি মেশিন মাউন্টিং লেআউটগুলিকে সরল করে, স্ট্রাকচারাল অ্যালাইনমেন্টকে অপ্টিমাইজ করে এবং মোটর দীর্ঘায়ুতে আপোস না করে নিরাপদে 329NM পর্যন্ত উচ্চ ত্বরণ লোড পরিচালনা করে৷

নমনীয় তিন-পর্যায়ের মডুলারিটি এবং কৌশলগত টর্ক নিয়ন্ত্রণ

আমাদের 120 মিমি ডান-কোণ গ্রহের আর্কিটেকচার ইনলাইন গিয়ারিং কনফিগারেশনের একটি বিস্তৃত নির্বাচন প্রদান করে। একক (অনুপাত 3 থেকে 10), দ্বিগুণ (অনুপাত 12 থেকে 70), এবং গভীর ট্রিপল-হ্রাস পর্যায় (অনুপাত 64 থেকে 350) ব্যবহার করে, মেশিন নির্মাতারা নিখুঁত টর্ক থেকে গতির ভারসাম্য কনফিগার করতে পারে। এই মিলে যাওয়া গিয়ার অপ্টিমাইজেশান হাই হোল্ডিং টর্ক, কম হারানো-মোশন প্লে থ্রেশহোল্ড এবং হালকা শিল্প বাছাই ইউনিটের জন্য চমৎকার দক্ষতা প্রদান করে।

ওমনি-দিকনির্দেশক মাউন্টিং এবং ফ্যাক্টরি-সিলড ইন্টিগ্রিটি

শিল্পগত গতি হ্রাসকারীদের অবশ্যই ব্যবহারিক স্থাপনার বৈশিষ্ট্যের সাথে শক্তিশালী অভ্যন্তরীণ মেকানিক্সকে একত্রিত করতে হবে। একটি সর্বজনীন-দিকনির্দেশক সর্বজনীন হাউজিং লেআউটের সাথে প্রকৌশলী, SER120 যেকোনো স্থানিক কাত বা অভিযোজন কোণে নির্ভরযোগ্য অপারেশন পরিচালনা করে। একটি বলিষ্ঠ প্রতিরক্ষামূলক ফ্রেম এবং একটি উন্নত IP65 তেল-সিল সিস্টেম দ্বারা সমর্থিত, অভ্যন্তরীণ গ্রহের গিয়ারগুলি কৃত্রিম গ্রীসে পুরোপুরি আবৃত থাকে, নিয়মিত তরল পরিবর্তনের প্রয়োজনীয়তা দূর করে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

সাধারণ শিল্প অটোমেশন সিস্টেম নির্মাতা এবং যন্ত্রপাতি প্রস্তুতকারকদের জন্য একটি প্রিমিয়াম সরবরাহকারী হিসাবে, আমরা প্রতিটি SER120 কনফিগারেশনে ব্যাপক গুণমান নিয়ন্ত্রণ চেকলিস্ট চালাই:

প্রযুক্তিগত কঠোরতা: প্রতিটি একক গতি হ্রাসকারী একটি কঠোর ফ্যাক্টরি টেস্টিং প্রক্রিয়ার মধ্য দিয়ে যায়, কঠোর চলমান নয়েজ সিলিং (≤68 dB), নিখুঁত ডুয়াল-ডিরেকশন টর্ক রেসপন্স এবং লোডড টেস্টিংয়ের অধীনে IP65 সিলিং যাচাই করে।
রিইনফোর্সড অরিজিন: গিয়ারগুলি প্রিমিয়াম হাই-গ্রেড অ্যালয় স্টিল থেকে খোদাই করা হয়, টেকসই, পরিধান-প্রতিরোধী ইন্টারফেস তৈরি করতে পৃষ্ঠকে শক্ত করা হয় যা প্রভাব-শোষণকারী অভ্যন্তরীণ কাঠামোগত কোর দ্বারা ব্যাক আপ করা হয়।
কাস্টমাইজেশন লজিক: গ্লোবাল সার্ভো এবং স্টেপার মোটর ফ্রেম, কাস্টমাইজযোগ্য শ্যাফ্ট কী, এবং ক্লিনরুম বা বিস্তৃত তাপীয় রেঞ্জের জন্য মিশ্রিত প্রিমিয়াম সিন্থেটিক গ্রীসগুলির সাথে পেয়ার করার জন্য সম্পূর্ণরূপে অভিযোজিত ইনপুট অ্যাডাপ্টার প্লেটগুলি।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: ডান-কোণ কনফিগারেশনে SER120-এর মতো সোজা-দাঁত গ্রহের সেটআপ ব্যবহার করার প্রধান সুবিধাগুলি কী কী?

উত্তর: উচ্চ মাল্টি-প্ল্যানেট পাওয়ার ডিস্ট্রিবিউশন সংরক্ষণ করার সময় SER120 স্ট্রেইট-টুথ সেটআপ ব্যতিক্রমী খরচ-কার্যকারিতা প্রদান করে। এটি কম ঘূর্ণন ঘর্ষণ সহ 329NM পর্যন্ত কাঠামোগত আউটপুট ক্ষমতার ভারসাম্য বজায় রাখে, স্ট্যান্ডার্ড কারখানা সেটআপগুলিতে নির্ভরযোগ্য দৈনিক অপারেশন নিশ্চিত করে।

প্রশ্ন 2: SER120 কীভাবে তার একক, ডাবল এবং ট্রিপল গিয়ার বিকল্পগুলিতে অবস্থানগত নির্ভুলতা পরিচালনা করে?

উত্তর: ব্যাকল্যাশ থ্রেশহোল্ডগুলি উন্নত দাঁতের মেশিনিং এবং মাইক্রো-ম্যাচিং পদক্ষেপ দ্বারা নিরাপদে পরিচালিত হয়। একক-পর্যায়ের কনফিগারেশনগুলি ≤10 আর্কমিনের মধ্যে থ্রেশহোল্ড, ≤12 আর্কমিনের মধ্যে দ্বিগুণ-পর্যায় এবং ≤16 আর্কমিনের মধ্যে গভীর ট্রিপল-পর্যায়গুলি ধরে রাখে, দীর্ঘ উত্পাদন রানে ট্র্যাকিংকে নির্ভরযোগ্য রাখে।

প্রশ্ন 3: SER120 ডান-কোণ গিয়ারবক্স কি উচ্চ-আর্দ্রতা বা ধুলোযুক্ত উপাদান হ্যান্ডলিং জোনে নিরাপদে কাজ করতে পারে?

উঃ হ্যাঁ। এর IP65 সার্টিফাইড হাউজিং এবং ফ্যাক্টরি-লোডেড সিন্থেটিক গ্রীস তৈলাক্তকরণের জন্য ধন্যবাদ, অভ্যন্তরীণ গ্রহের গিয়ারগুলি বাহ্যিক আর্দ্রতা, তরল স্প্ল্যাশ এবং গ্রিটি ধূলিকণাগুলির বিরুদ্ধে পুঙ্খানুপুঙ্খভাবে সিল করা হয়েছে।
