SPXR180 ডান-কোণ যথার্থ গিয়ারবক্স | কমপ্যাক্ট লো-ব্যাকল্যাশ অটোমেশন ড্রাইভ

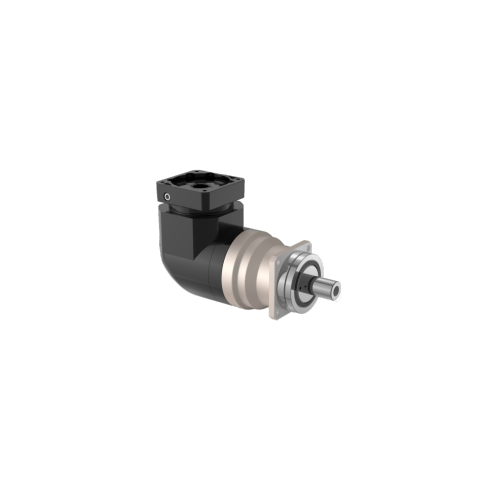

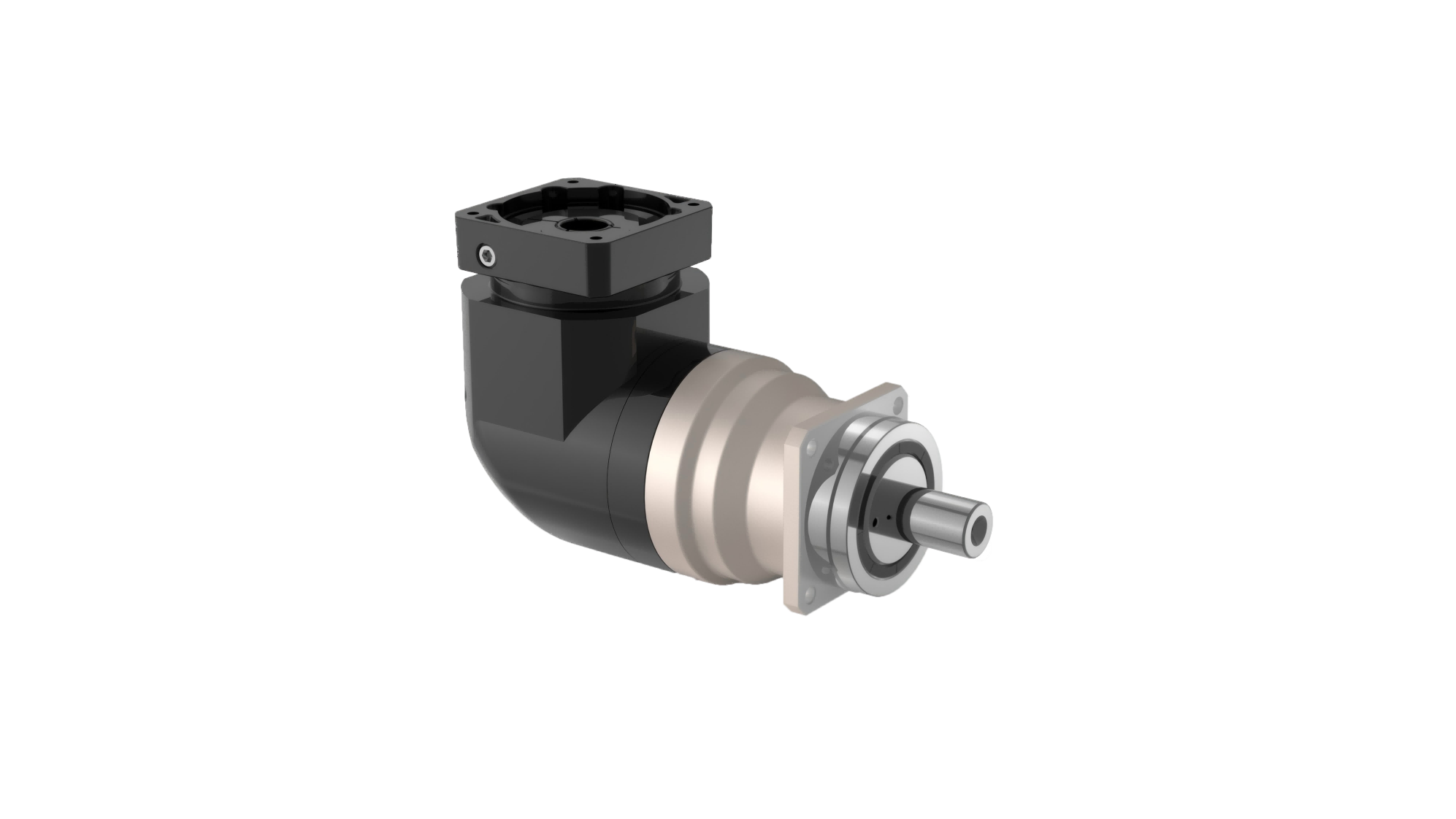

আমাদের প্রিমিয়ার SPXR সিরিজ প্ল্যানেটারি গিয়ারবক্স লাইনআপের মধ্যে প্ল্যানেটারি গিয়ার রিডিউসার SPXR180 এর সাথে স্পেস ইউটিলাইজেশন এবং ডাইনামিক ট্র্যাকিং নির্ভুলতা সর্বাধিক করুন, এটি একটি দুর্দান্ত উচ্চ-কর্মক্ষমতা ডান-কোণ সমাধান। উল্লেখযোগ্য টর্সনাল লোড বহন করার সময় কঠোর পদচিহ্নের সীমাবদ্ধতাগুলি সমাধান করার জন্য স্পষ্টভাবে ইঞ্জিনিয়ার করা, এই কমপ্যাক্ট ডান-কোণ প্ল্যানেটারি রিডুসারটি একটি শক্তিশালী 180 মিমি ফ্রেমে আবদ্ধ 588NM থেকে 1200NM এর একটি নির্ভরযোগ্য ধ্রুবক রেটযুক্ত টর্ক থ্রেশহোল্ড সরবরাহ করে। আধুনিক উচ্চ-ক্ষমতার সার্ভো মোটর আর্কিটেকচারের সাথে নির্বিঘ্নে সংহত করার জন্য নির্মিত, এর সুষম বেভেল-টু-প্ল্যানেটারি লিঙ্ক উপাদানের জীবন রক্ষার জন্য অভ্যন্তরীণ লোডগুলিকে সমানভাবে বিভক্ত করে। একক-পর্যায়ের নির্ভুল প্রোফাইলগুলি একটি অতি-নিম্ন ≤2 আর্কমিন স্তরে নেমে যাওয়ার সাথে, SPXR180 ক্রিস্প মোশন ইনডেক্সিং, তেল-আঁটসাঁট চলমান সুরক্ষা এবং উচ্চ কাঠামোগত নির্ভরযোগ্যতা সরবরাহ করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 588NM - 1200NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 20

দ্বৈত-পর্যায়ের অনুপাত: 25 / 30 / 35 / 40 / 50 / 60 / 70 / 80 / 100 / 120 / 140 / 160 / 200

একক-স্টেজ ব্যাকল্যাশ বিকল্প: ≤ 2 আর্কমিন (মাইক্রো) / ≤ 4 আর্কমিন (নির্ভুলতা) / ≤ 6 আর্কমিন (স্ট্যান্ডার্ড)

ডুয়াল-স্টেজ ব্যাকল্যাশ বিকল্প: ≤ 4 আর্কমিন (প্রিসিশন) / ≤ 7 আর্কমিন (স্ট্যান্ডার্ড) / ≤ 9 আর্কমিন (বেসিক)

শাব্দ নির্গমন: শান্ত চলমান শিল্প স্বাক্ষর ≤ 72 dB

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সার্বজনীন বহু-দিকনির্দেশক / সর্ব-দিকনির্দেশক অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Precision Spiral Bevel Stage	90-Degree Shift Logic \| High-Efficiency Power Transfer	Enables space-saving motor placement parallel to the machine framework, minimizing overall depth footprint.
IP65 Premium Viton Seals	Enclosure Isolation Logic \| Abrasive Particle Barrier	Maintains an air-tight shield against industrial dust particles and shop-floor fluids while retaining lifetime lubrication grease.
High-Stability Synthetic Fill	Tribological Barrier Logic \| Continuous Anti-Friction Film	Guarantees optimal mechanical efficiency and limits thermal spikes under heavy cycling from -10°C up to +90°C.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

ডান-কোণ লেআউট অপ্টিমাইজেশান এবং অনমনীয় ফ্রেম স্থায়িত্ব

সংকীর্ণ স্বয়ংক্রিয় যন্ত্রপাতি ঘের এবং জটিল উৎপাদন সেল বিন্যাসে, দীর্ঘ ইনলাইন কনফিগারেশনগুলি অত্যধিকভাবে প্রসারিত হতে পারে এবং জ্যামিতিক হস্তক্ষেপ তৈরি করতে পারে। SPXR180 একটি অপ্টিমাইজ করা 90-ডিগ্রি ট্রান্সমিশন লেআউট ব্যবহার করে এই কাঠামোগত সীমাবদ্ধতাকে কাউন্টার করে। অপারেটিং প্লেনের সমান্তরালে সার্ভো মোটর ইন্টারফেস ভাঁজ করে, এটি 1200NM পর্যন্ত টর্ক লোডগুলিকে মসৃণভাবে স্থানান্তর করার সময় স্থান-সংরক্ষণের একীকরণের অনুমতি দেয়।

নিয়ন্ত্রিত ব্যাকল্যাশ নির্ভুলতা এবং উচ্চ টর্সনাল কঠোরতা

আপোষহীন ঘূর্ণনগত নির্ভুলতা এবং দাঁতের বিচ্যুতিতে চমৎকার যান্ত্রিক প্রতিরোধ আমাদের 180 মিমি ডান-কোণ গ্রহের স্থাপত্যের মূল স্তম্ভ। উন্নত গ্রহের সেটের সাথে নির্ভুল-সম্মানযুক্ত সর্পিল বেভেল গিয়ারের সমন্বয় করে, এই গিয়ারবক্সটি অনায়াসে ইন্ডেক্সিং কম্পন এবং মাইক্রো হারিয়ে যাওয়া গতি নিয়ন্ত্রণ করে। এই আঁটসাঁট গিয়ার মেশিং বিকল্প-নির্বাচনযোগ্য একক-পর্যায়ের ব্যাকল্যাশ স্তরগুলিকে ≤2 আর্কমিন পর্যন্ত প্রদান করে, অবস্থান ট্র্যাকিংকে সঠিক রাখে।

ওমনি-দিকনির্দেশক বহুমুখিতা এবং নির্ভরযোগ্য বাইরের আবরণ

উচ্চ-পারফরম্যান্স স্বয়ংক্রিয়তা উপাদানগুলিকে সরল অভিযোজন সহ কঠোর কার্যকরী কার্যকারিতা যুক্ত করতে হবে। একটি সর্বজনীন-দিকনির্দেশক সর্বজনীন মাউন্টিং বিন্যাস সমন্বিত, SPXR180 ইউনিট নিরাপদে বিদ্যমান যান্ত্রিক কাঠামোতে যেকোনো প্রয়োজনীয় কোণে মাউন্ট করে। এর উচ্চ-শক্তির বাহ্যিক হাউজিং দোকানের পরিবেশের প্রভাবগুলির বিরুদ্ধে সুরক্ষার একটি টেকসই স্তর সরবরাহ করে, উচ্চ-সম্পদ স্বয়ংক্রিয় লাইন জুড়ে একটি পরিষ্কার এবং অভিন্ন চেহারা নিশ্চিত করে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

পেশাদার অটোমেশন সিস্টেম ইন্টিগ্রেটর এবং নির্ভুল সরঞ্জাম ডিজাইনারদের জন্য একটি মূল গ্লোবাল ম্যানুফ্যাকচারিং সরবরাহকারী হিসাবে, আমরা প্রতিটি একক SPXR180 চালানের জন্য পরম মান নিয়ন্ত্রণের মানদণ্ড কার্যকর করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি সম্পূর্ণ ইউনিট 100% ব্যাপক ফ্যাক্টরি পরিদর্শন করে, বিশদ নয়েজ লেভেল অডিট (≤72 dB), গতিশীল ব্যাকল্যাশ বৈধতা এবং IP65 চাপ সীল সম্মতি পরীক্ষা পাস করে।
রিইনফোর্সড অরিজিন: নির্ভুল-গ্রাউন্ড টুথ প্রোফাইল সহ টপ-গ্রেড হাই-টেনসিল অ্যালয় স্টিল থেকে তৈরি, একটি শক্ত, শক-শোষণকারী অভ্যন্তরীণ কোরের সাথে মিলিত একটি অত্যন্ত শক্ত বাইরের পৃষ্ঠ অর্জন করতে গ্যাস-নাইট্রাইডেড।
কাস্টমাইজেশন লজিক: সম্পূর্ণ কাস্টমাইজযোগ্য ইনপুট অ্যাডাপ্টার ফ্ল্যাঞ্জগুলি প্রধান গ্লোবাল সার্ভো মোটর ব্র্যান্ডের সাথে মেলে, কাস্টমাইজযোগ্য আউটপুট শ্যাফ্ট (কী, মসৃণ বা স্প্লিনড কনফিগারেশন সহ), এবং অনুরোধের ভিত্তিতে বিশেষ নিম্ন-তাপমাত্রা বা ভ্যাকুয়াম গ্রীস পরিবর্তনগুলি।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: ইনলাইন প্ল্যানেটারি রিডুসারের উপর ডান-কোণ SPXR180 ব্যবহার করার প্রাথমিক ব্যবধান সুবিধাগুলি কী কী?

উত্তর: ডান-কোণ নকশা ড্রাইভিং সার্ভো মোটরকে মেশিনের প্রাচীরের বিপরীতে বা লেআউট অক্ষের সমান্তরালে বসতে দেয়। এটি মোশন অ্যাসেম্বলির গভীরতার পদচিহ্নকে মারাত্মকভাবে হ্রাস করে, এটিকে আবদ্ধ বা অগভীর কারখানার মেঝে খামের জন্য নিখুঁত করে তোলে।

প্রশ্ন 2: কিভাবে SPXR180 ভারী টর্ক লুপের অধীনে ≤72 dB এর একটি শান্ত অপারেশনাল স্বাক্ষর বজায় রাখে?

উত্তর: ≤72 dB-এর কম নয়েজ সিগনেচার স্পাইরাল বেভেল ইনপুট গিয়ারগুলিকে সূক্ষ্ম-ল্যাপিং করে এবং সমস্ত গ্রহের দাঁতগুলিকে মাইক্রো-গ্রাইন্ড করে অর্জন করা হয়। এটি যান্ত্রিক ঘর্ষণ কম্পনকে হ্রাস করে এবং কম শাব্দিক অনুরণন নিশ্চিত করে, এমনকি ক্রমাগত বিপরীত চক্রের সময়ও।

প্রশ্ন 3: SPXR180 গিয়ারবক্স কি গ্রীস মাইগ্রেশন ছাড়া উল্লম্ব মাউন্টিং ওরিয়েন্টেশনকে নিরাপদে সমর্থন করতে পারে?

উঃ হ্যাঁ। এর উন্নত সব দিকনির্দেশক মাউন্টিং ডিজাইন এবং ইন্টিগ্রেটেড IP65-প্রত্যয়িত তরল সিলগুলির জন্য ধন্যবাদ, সিন্থেটিক গিয়ার গ্রীস আবাসনের মধ্যে নিরাপদে লক করা আছে। তৈলাক্তকরণ সর্বদা অভিন্ন থাকে, যে কোনো অবস্থানে অনাহার বা ফুটো হওয়ার ঝুঁকি নেই।
