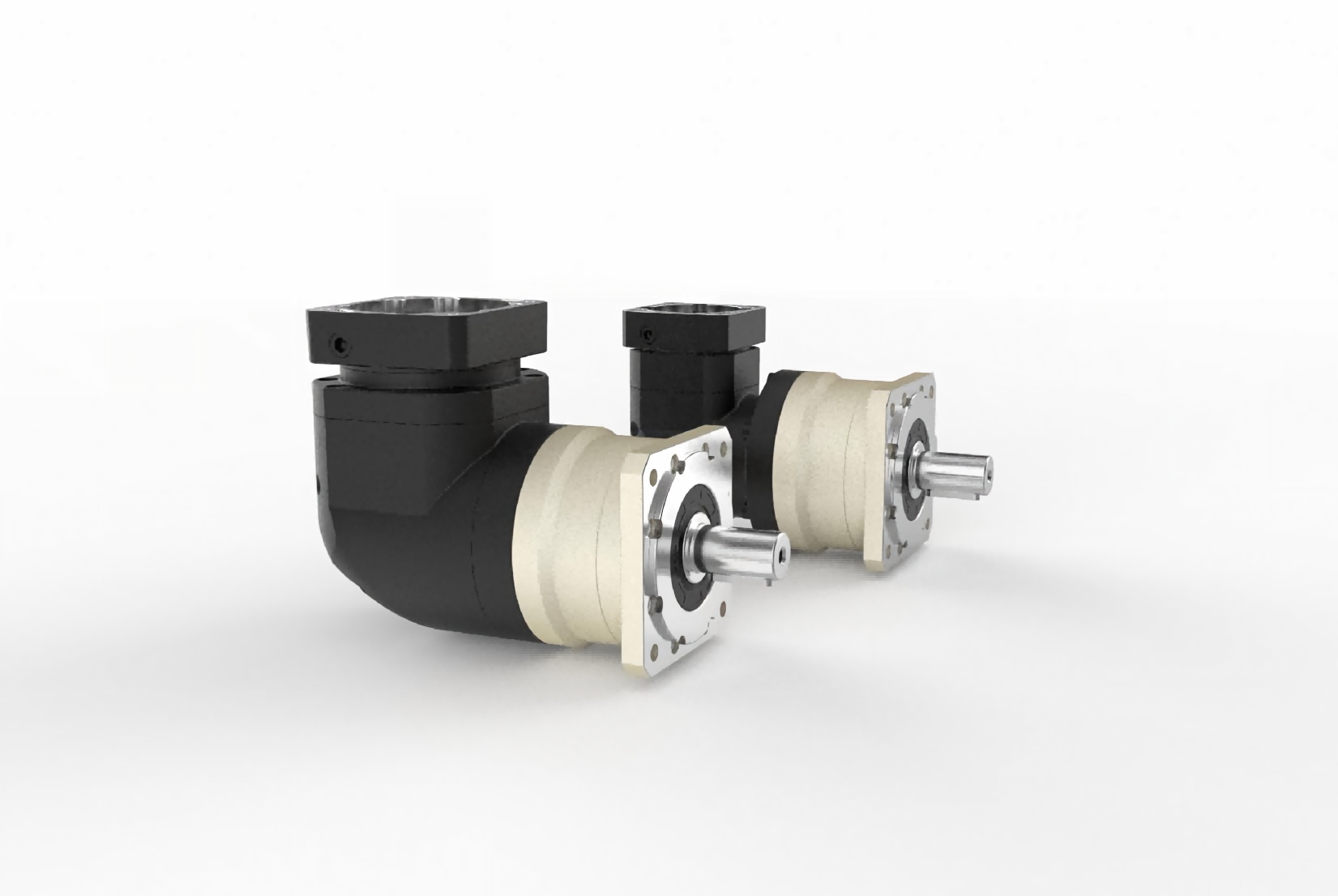

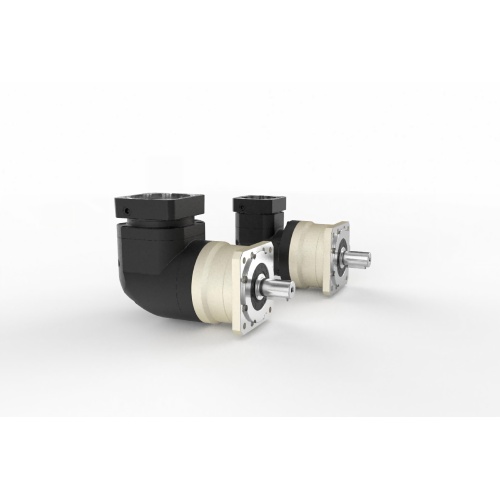

SFXR120 ফ্ল্যাঞ্জ আউটপুট ডান-কোণ হ্রাসকারী | ডান-কোণ যথার্থ সার্ভো গিয়ারবক্স

প্ল্যানেটারি গিয়ার রিডুসার SFXR120 এর সাথে আপনার কমপ্যাক্ট মেশিনারি লেআউট এবং টর্সনাল স্টিফনেস অপ্টিমাইজ করুন, আমাদের সিগনেচার SFXR সিরিজ প্ল্যানেটারি গিয়ারবক্স লাইনআপের মধ্যে একটি ইঞ্জিনিয়ারিং মাস্টারপিস। বিশেষভাবে ভারী শিল্প শুল্ক এবং উচ্চ-নির্ভুল গতিবিদ্যার জন্য ইঞ্জিনিয়ার করা, এই প্রিমিয়াম ফ্ল্যাঞ্জ আউটপুট রাইট-অ্যাঙ্গেল রিডুসার 342NM থেকে 650NM এর একটি শক্তিশালী রেটযুক্ত আউটপুট টর্ক প্রোফাইল সরবরাহ করে। একটি বিশেষায়িত ফ্ল্যাঞ্জ মাউন্ট রাইট-অ্যাঙ্গেল রিডুসার হিসাবে ডিজাইন করা হয়েছে, এটি উচ্চ-কার্যক্ষমতা সম্পন্ন সার্ভো মোটর গিয়ারবক্স সিস্টেমে নিরবিচ্ছিন্ন একীকরণের জন্য উচ্চতর লোড-ভারবহন ক্ষমতা এবং চরম টরসিয়াল দৃঢ়তা প্রদান করে। উন্নত মাল্টি-প্ল্যানেট গিয়ারিংয়ের সাথে একটি 90-ডিগ্রি স্থানিক প্রোফাইলের সমন্বয়, এই লো-ব্যাকল্যাশ ডান-কোণ ড্রাইভটি মসৃণ গতি সংক্রমণ এবং ন্যূনতম বিচ্যুতি সহ উচ্চ গতিশীল লোড পরিচালনা করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 342NM - 650NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 20

দ্বৈত-পর্যায়ের অনুপাত: 25 / 30 / 35 / 40 / 50 / 60 / 70 / 80 / 100 / 120 / 140 / 160 / 200

একক-পর্যায়ের ব্যাকল্যাশ: ≤ 10 আর্কমিন

ডুয়াল-স্টেজ ব্যাকল্যাশ: ≤ 12 আর্কমিন

অ্যাকোস্টিক এমিশন: প্রিমিয়াম রানিং সিগনেচার ≤ 70 ডিবি

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সার্বজনীন বহু-দিকনির্দেশক / সর্ব-দিকনির্দেশক অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Flange Output Design	Standardized ISO Flange Interface \| High Torsional Stiffness	Eliminates flexible coupling wind-up, maximizing positional accuracy and handling massive radial and axial loads.
IP65 Sealed Enclosure	Enclosure Protection Logic \| Dust & Jet-Water Barrier	Forms an absolute shield protecting the internal gear geometry against machining chips, cooling fluids, and environmental dust.
Premium Synthetic Grease	Thermal Stability Matrix \| Lifetime No-Maintenance Fill	Guarantees optimal fluid film thickness between mating gears under heavy continuous cycles across the full -10°C to +90°C threshold.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

90-ডিগ্রী স্থানিক বিন্যাস এবং উচ্চ-ঘনত্ব একীকরণ

আধুনিক রোবোটিক কোষ, উচ্চ-লোড ইনডেক্সিং টেবিল এবং কমপ্যাক্ট অটোমেশন লাইনে, স্থান একটি গুরুত্বপূর্ণ প্রকৌশল সীমাবদ্ধতা। SFXR120 একটি অপ্টিমাইজড বেভেল-প্ল্যানেটারি কনফিগারেশনের মাধ্যমে মোটর মাউন্ট 90 ডিগ্রি স্থানান্তর করে একটি আদর্শ ইন্ডাস্ট্রিয়াল অটোমেশন রাইট-এঙ্গেল গিয়ারবক্স হিসেবে কাজ করে। এই জ্যামিতিক স্থাপত্যটি বিশাল সার্ভো সেটআপগুলিকে মেশিন ফ্রেমের বিপরীতে ফ্লাশ বসতে দেয়, টর্ক ডেলিভারির সাথে আপোস না করেই শারীরিক পদচিহ্নকে উল্লেখযোগ্যভাবে সঙ্কুচিত করে।

ফ্ল্যাঞ্জ আউটপুট কঠোর নিরাপত্তা এবং যথার্থ ব্যাকল্যাশ নিয়ন্ত্রণ

একটি অত্যন্ত বিশেষায়িত ডান-কোণ যথার্থ গিয়ারবক্স হিসাবে, SFXR120-এ গ্যাস-নাইট্রাইডেড, নির্ভুল-শেভড হেলিকাল প্ল্যানেটারি মেশ রয়েছে যা ≤10 আর্কমিনের মধ্যে টাইট সিঙ্গল-স্টেজ ব্যাকল্যাশ এবং ≤12 আর্কমিনের মধ্যে ডুয়াল-স্টেজ বজায় রাখে। ভারী-শুল্ক অভ্যন্তরীণ বিয়ারিং দ্বারা সমর্থিত এই নির্ভুলতা মিল, হঠাৎ স্টপ-স্টার্ট হাই-জড়তা সূচক চক্রের অধীনে যান্ত্রিক বিচ্যুতি দূর করে, যা আপনাকে অনুমানযোগ্য এবং অত্যন্ত পুনরাবৃত্তিযোগ্য ট্র্যাকিং নির্ভুলতা দেয়।

ওমনি-ডিরেকশনাল ইউনিভার্সাল মাউন্টিং প্রোফাইল

বিভিন্ন শিল্প বিন্যাসে প্রিমিয়াম গিয়ার উপাদানগুলিকে একীভূত করার সময় নমনীয়তা সর্বাপেক্ষা গুরুত্বপূর্ণ৷ SFXR120 কনফিগারেশন মাল্টি-ডিরেকশনাল মাউন্টিং লজিককে সমর্থন করে, কোনো স্থানিক অভিযোজন বা কোণ বিন্যাসে সেকেন্ডারি পরিবর্তনের প্রয়োজন ছাড়াই নির্বিঘ্নে কাজ করে। এর রুক্ষ, মসৃণ স্ট্রাকচারাল কেসিং শুধুমাত্র গুরুত্বপূর্ণ গিয়ারিং উপাদানকে বাহ্যিক প্রভাব থেকে রক্ষা করে না বরং একটি প্রিমিয়াম, পরিষ্কার শিল্প চেহারাও প্রদান করে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

উন্নত অটোমেশন সিস্টেম ইন্টিগ্রেটর এবং নির্ভুল মেশিনারি নির্মাতাদের জন্য একটি বিশ্বব্যাপী সরবরাহ অংশীদার হিসাবে, আমরা প্রতিটি একক SFXR120 কনফিগারেশনে কঠোর কারখানার বৈধতা কার্যকর করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি পৃথক ইউনিট 100% ফ্যাক্টরি যাচাইকরণ পরীক্ষার মধ্য দিয়ে যায়, কম শব্দের থ্রেশহোল্ড (≤70 dB), চাপের অধীনে IP65 সিল কাঠামোগত অখণ্ডতা এবং দ্বৈত-দিক টর্কের ধারাবাহিকতা পরীক্ষা করে।
রিইনফোর্সড অরিজিন: প্রিমিয়াম হাই-টেনসিল অ্যালয় স্টিল থেকে মেশিনে নির্ভুল শেভড টুথ প্রোফাইল, গ্যাস-নাইট্রাইডেড একটি নমনীয়, প্রভাব-প্রতিরোধী অভ্যন্তরীণ কোর দ্বারা সমর্থিত হার্ড পরিধান পৃষ্ঠ তৈরি করতে।
কাস্টমাইজেশন লজিক: প্রধান আন্তর্জাতিক সার্ভো মোটর ব্র্যান্ডের জন্য তৈরি সম্পূর্ণরূপে কাস্টমাইজযোগ্য ইনপুট ফ্ল্যাঞ্জ, কাস্টমাইজযোগ্য আউটপুট শ্যাফ্ট (কীড, মসৃণ বা স্প্লিনড) এবং বিশেষ সিন্থেটিক গ্রীস ফিলগুলি ক্লিনরুম বা চরম তাপীয় পরিবেশের জন্য অপ্টিমাইজ করা হয়েছে।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: একটি স্ট্যান্ডার্ড শ্যাফ্ট আউটপুট মডেলের উপর একটি ফ্ল্যাঞ্জ আউটপুট ডান-কোণ রিডুসার ব্যবহার করার প্রধান সুবিধাগুলি কী কী?

উত্তর: ফ্ল্যাঞ্জ আউটপুট লেআউট উল্লেখযোগ্যভাবে উচ্চতর টরসিয়াল দৃঢ়তা এবং বৃহত্তর রেডিয়াল/অক্ষীয় লোড ক্ষমতা প্রদান করে। এটি পিনিয়ন, টার্নটেবল বা রোবট বাহুতে সরাসরি বোল্টিংয়ের অনুমতি দেয়, যা সম্পূর্ণভাবে কাপলিং উইন্ড-আপকে দূর করে এবং গতিশীল অবস্থানের প্রতিক্রিয়া বাড়ায়।

প্রশ্ন 2: কিভাবে SFXR120 গ্রহ ব্যবস্থা ভারী শুল্ক চক্রের অধীনে অবিচ্ছিন্ন শাব্দ নির্গমন পরিচালনা করে?

উত্তর: উচ্চ-সংযোগের হেলিকাল প্ল্যানেটারি গিয়ারের সাথে একটি নির্ভুল বেভেল গিয়ার স্টেজ একত্রিত করে, SFXR120 অপ্টিমাইজ করা দাঁতের ব্যস্ততা বজায় রাখে। এই নকশাটি চলমান কম্পনকে স্যাঁতসেঁতে করে এবং একটি শান্ত ≤70 dB থ্রেশহোল্ডে বা তার নিচে যান্ত্রিক চলমান শব্দকে কঠোরভাবে রাখে।

Q3: SFXR120 কি উচ্চ-গতির ওভারহেড গ্যান্ট্রি পিক-এন্ড-প্লেস মেকানিজমগুলিতে উল্লম্বভাবে মাউন্ট করা যেতে পারে?

উঃ হ্যাঁ। সর্ব-দিকনির্দেশক মাউন্টিং লজিক এবং সম্পূর্ণরূপে আবদ্ধ IP65 প্রতিরক্ষামূলক শেল দিয়ে নির্মিত, SFXR120 গ্রীস এয়ারেশন, ফ্লুইড লিকেজ বা ক্রিটিক্যাল গিয়ার ইন্টারফেসে তৈলাক্তকরণের ক্ষতি ছাড়াই যেকোন ভৌত কোণে নির্ভরযোগ্যভাবে কাজ করে।
