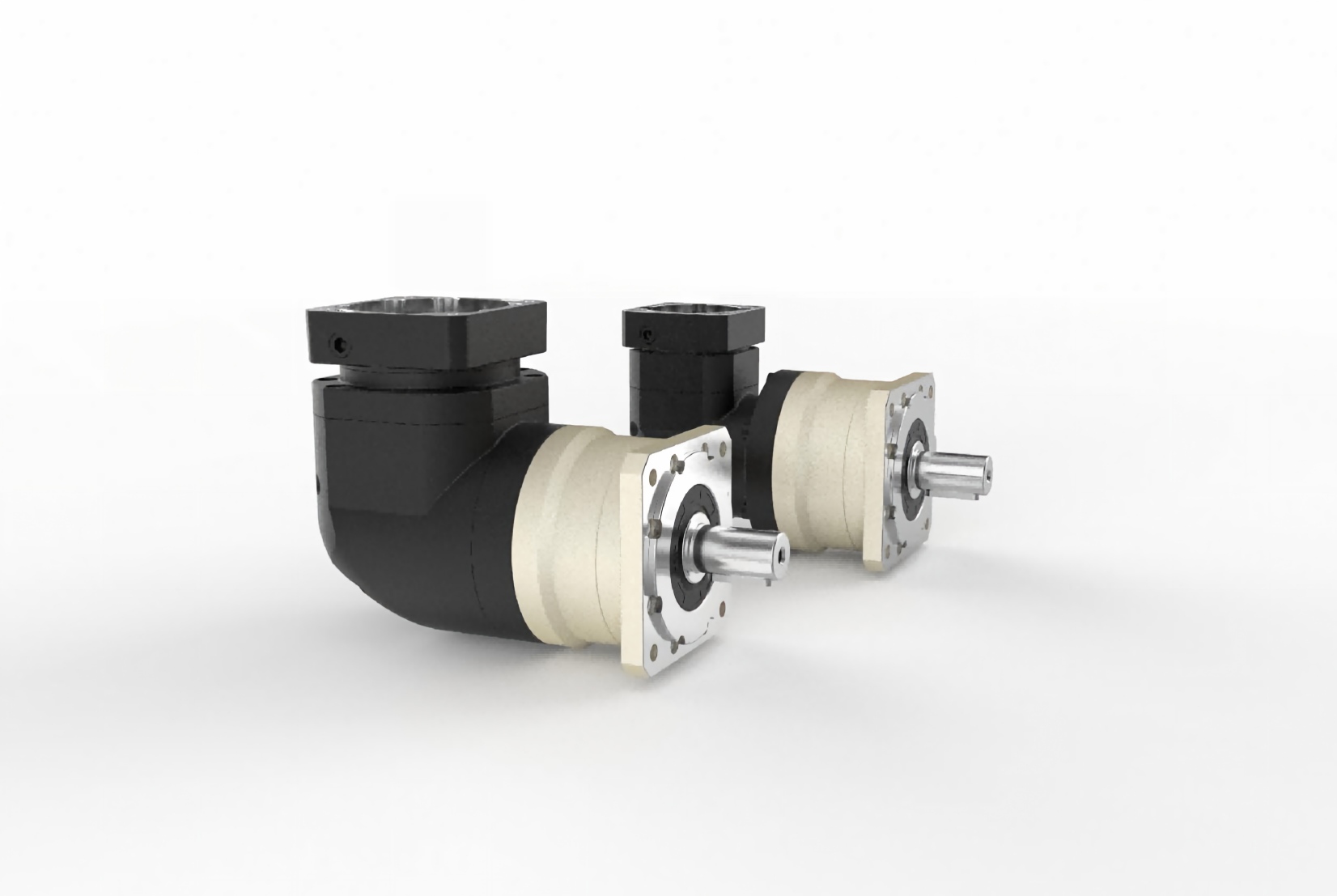

SFXR090 ফ্ল্যাঞ্জ আউটপুট ডান-কোণ হ্রাসকারী | ডান-কোণ যথার্থ সার্ভো গিয়ারবক্স

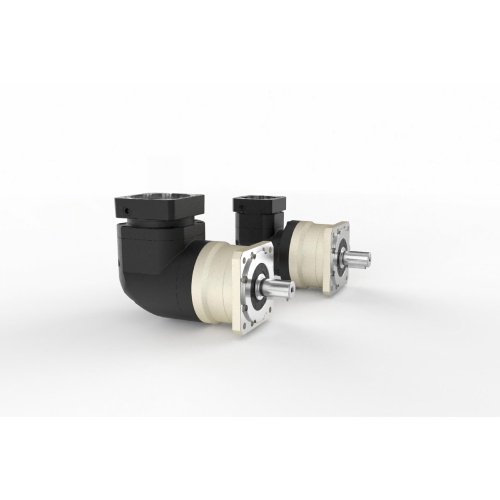

প্ল্যানেটারি গিয়ার রিডিউসার SFXR090 এর সাথে আপনার কমপ্যাক্ট অটোমেশন স্পেস অপ্টিমাইজ করুন, আমাদের প্রিমিয়ার SFXR সিরিজ প্ল্যানেটারি গিয়ারবক্স পরিবারের মধ্যে একটি উচ্চ-ঘনত্ব পাওয়ার ট্রান্সমিশন ইউনিট। গতিশীল সার্ভো মোটর গিয়ারবক্স ইন্টিগ্রেশনের জন্য বিশেষভাবে প্রকৌশলী, এই ফ্ল্যাঞ্জ আউটপুট ডান-কোণ রিডুসারটি একটি স্থান-সংরক্ষণের 90-ডিগ্রি কনফিগারেশনের সাথে শক্তিশালী টরসিয়াল দৃঢ়তাকে একত্রিত করে। বিশেষায়িত ফ্ল্যাঞ্জ মাউন্টিং ইন্টারফেস একটি অতি-স্থিতিশীল যান্ত্রিক সংযোগ নিশ্চিত করে যা 100NM থেকে 160NM পর্যন্ত ধ্রুবক রেটযুক্ত আউটপুট টর্ক পরিচালনা করতে সক্ষম। উচ্চ-নির্ভুল লো-ব্যাকল্যাশ রাইট-অ্যাঙ্গেল ড্রাইভ হিসাবে কাজ করে, SFXR090-তে সুনির্দিষ্ট হেলিকাল বেভেল ইন্টারনালের বৈশিষ্ট্য রয়েছে যাতে অভিন্ন বেগ প্রোফাইল, ন্যূনতম অবস্থানগত হারানো গতি এবং কঠোর উত্পাদন শুল্ক চক্রের অধীনে শান্ত, তাপ-অপ্টিমাইজ করা অপারেশন সরবরাহ করা হয়।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 100NM - 160NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 20

দ্বৈত-পর্যায়ের অনুপাত: 25 / 30 / 35 / 40 / 50 / 60 / 70 / 80 / 100 / 120 / 140 / 160 / 200

একক-স্টেজ ব্যাকল্যাশ: ≤ 10 আর্কমিন (প্রিসিশন স্ট্যান্ডার্ড)

ডুয়াল-স্টেজ ব্যাকল্যাশ: ≤ 12 আর্কমিন (প্রিসিশন স্ট্যান্ডার্ড)

শাব্দ নির্গমন: অতি-শান্ত চলমান স্বাক্ষর ≤ 65 dB

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সার্বজনীন বহু-দিকনির্দেশক / সর্ব-দিকনির্দেশক অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Flange Output Architecture	Compact Geometric Coupling \| High Torsional Stiffness	Maximizes structural rigidness under changing inertia loads, significantly reducing deflection during rapid start-stop sequences.
IP65 Ingress Protection	Enclosure Sealed Integrity \| Fluid & Particulate Shield	Completely insulates the gear mechanisms from high-pressure water drops, cutting oils, ambient humidity, and factory dust particles.
Synthetic Grease Matrix	Thermal Viscosity Balance \| Permanent Lubrication Film	Prevents mechanical tooth wear across the full temperature scale (-10°C to +90°C), omitting the need for periodic grease replenishment.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

ডান-কোণ স্থানিক অপ্টিমাইজেশান এবং ফ্ল্যাঞ্জ মাউন্টিং দৃঢ়তা

স্বয়ংক্রিয় সিস্টেমে যেখানে চ্যাসিসের গভীরতা কঠোরভাবে সীমিত, স্ট্যান্ডার্ড রৈখিক কনফিগারেশন প্রায়শই কম হয়। SFXR090 একটি কমপ্যাক্ট 90-ডিগ্রি টার্ন লেআউট বাস্তবায়নের মাধ্যমে স্থানিক চ্যালেঞ্জগুলি সমাধান করে, যা ড্রাইভিং সার্ভো মোটরকে মেশিন ফ্রেমওয়ার্কের কাছাকাছি সমান্তরালে অবস্থান করতে দেয়। একটি শক্তিশালী ফ্ল্যাঞ্জ আউটপুট সেটআপের সাথে যুক্ত, এই লেআউটটি যান্ত্রিক লিভার বাহুগুলিকে কম করে, একটি পাতলা প্রোফাইল রাখার সময় উচ্চ অক্ষীয় এবং রেডিয়াল শ্যাফ্ট লোডগুলিকে আরামদায়কভাবে শোষণ করে।

লো-ব্যাকল্যাশ কাইনেমেটিক্স এবং উন্নত দাঁত ম্যাচিং

ইন্ডাস্ট্রিয়াল পিক-এন্ড-প্লেস, পজিশনিং স্টেজ এবং ক্রমাগত রোটারি ইনডেক্সিং টেবিলের জন্য ন্যূনতম হারানো গতির চাহিদা থাকে। SFXR090 একক-পর্যায়ের সেটআপের জন্য ≤10 আরকমিন এবং দ্বৈত-পর্যায়ের মডেলের জন্য ≤12 আর্কমিনে কঠোরভাবে ব্যাকল্যাশ সীমানা নিয়ন্ত্রণ করে। নির্ভুল গ্যাস-নাইট্রাইডেড অভ্যন্তরীণ রিং গিয়ার এবং হার্ড-শেভড প্ল্যানেটারি সেটগুলি ব্যবহার করে, গিয়ারিং ইন্টারফেসগুলি মসৃণভাবে, উচ্চ পুনরাবৃত্তির নির্ভুলতা এবং লক্ষ লক্ষ ক্রমাগত চক্রের কম কৌণিক খেলা নিশ্চিত করে।

ওমনি-ডিরেকশনাল ইউনিভার্সাল মাউন্টিং এবং ক্লিন আউটার হাউজিং

আধুনিক যান্ত্রিক বিন্যাসগুলির জন্য হার্ডওয়্যার প্রয়োজন যা সহজেই জটিল কনফিগারেশনের সাথে খাপ খায়। উন্নত মাল্টি-ডিরেকশনাল মাউন্টিং লজিক দিয়ে তৈরি, SFXR090 গ্রীস মাইগ্রেশন বা অভ্যন্তরীণ শুষ্ক-চলমান অবস্থার ঝুঁকি ছাড়াই যেকোনো স্থানিক স্থানাঙ্ক বা শারীরিক অভিযোজন কোণে পুরোপুরি কাজ করে। মসৃণ বাহ্যিক হাউজিং ধুলো জমাকে সীমাবদ্ধ করে এবং প্রিমিয়াম শিল্প অটোমেশন কাঠামোর পরিপূরক করে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

আন্তর্জাতিক ইঞ্জিনিয়ারিং হাউস এবং স্বয়ংক্রিয় লাইন বিকাশকারীদের জন্য একটি প্রতিষ্ঠিত অংশীদার হিসাবে, আমরা প্রতিটি SFXR090 উত্পাদন ব্যাচে কঠোর বৈধতা প্রোটোকল প্রয়োগ করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি একক রিডুসার 100% ফ্যাক্টরি পরিদর্শনের মধ্য দিয়ে যায়, কঠোর শব্দ নিয়ন্ত্রণ (≤65 dB), লিক-প্রুফ IP65 হাউজিং অ্যালাইনমেন্ট এবং সুষম টর্ক কার্ভের গ্যারান্টি দেওয়ার জন্য সম্পূর্ণ লোডের অধীনে যাচাই করা হয়।
রিইনফোর্সড অরিজিন: মূল উপাদানগুলি হল প্রিমিয়াম অ্যালয় স্টিল থেকে যথার্থ-গ্রাউন্ড, স্থানীয় কেস হার্ডনিং ব্যবহার করে স্থিতিস্থাপক, শক-শোষণকারী কোর দ্বারা সমর্থিত শক্ত, পরিধান-প্রতিরোধী বাইরের গিয়ার ফেস তৈরি করে।
কাস্টমাইজেশন লজিক: ইনপুট অ্যাডাপ্টারগুলিকে বিশেষায়িত মোটর ব্র্যান্ডের সাথে মানানসই করে কাস্টম-প্রোফাইল করা যেতে পারে, বিকল্প শ্যাফ্ট বিকল্প, কীওয়ে এবং বিশেষ অপারেটিং পরিবেশের জন্য উপলব্ধ বিশেষ তাপমাত্রা সিন্থেটিক লুব্রিকেন্ট সহ।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: কিভাবে SFXR090-এর ফ্ল্যাঞ্জ আউটপুট কাঠামো স্ট্যান্ডার্ড শ্যাফ্ট আউটপুটগুলির তুলনায় কর্মক্ষমতা উন্নত করে?

উত্তর: বৃত্তাকার ফ্ল্যাঞ্জ আউটপুট একটি বৃহত্তর পৃষ্ঠের প্যাটার্ন জুড়ে শিয়ার এবং টরসিয়াল ফোর্স বিতরণ করে। এই প্রোফাইলটি শ্যাফ্ট টুইস্টকে ব্যাপকভাবে কমিয়ে দেয়, উচ্চতর জড়ীয় শক লোডের অধীনে উচ্চতর টরসিয়াল দৃঢ়তা এবং নির্ভুলতা প্রদান করে।

প্রশ্ন 2: কি SFXR090 ডান-কোণ গিয়ারবক্সকে 65 dB-এর কম গতিতে ক্রমাগত চলতে সক্ষম করে?

উত্তর: কম শব্দ প্রোফাইল অভ্যন্তরীণ হেলিকাল বেভেল গিয়ার ম্যাচগুলিতে প্রিমিয়াম দাঁত-শেভিং প্রক্রিয়া থেকে উদ্ভূত হয়। এই সূক্ষ্ম প্রকৌশলটি সর্বোত্তম দাঁতের ব্যস্ততা প্রদান করে, উচ্চ-ফ্রিকোয়েন্সি কম্পন এবং মেশিং ঘর্ষণ হ্রাস করে।

প্রশ্ন 3: SFXR090 কি ভারী-শুল্ক মেশিনিং কেন্দ্রগুলিতে ধুলো এবং তরল এক্সপোজার সহ্য করতে পারে?

উত্তর: হ্যাঁ, সম্পূর্ণরূপে। ভারী-শুল্ক কৃত্রিম ঠোঁট সিল দিয়ে সাজানো এবং একটি IP65 সুরক্ষা স্তরে প্রত্যয়িত, ইউনিটটি সম্পূর্ণরূপে ধুলো-আঁটসাঁট এবং তরল স্প্ল্যাশিং থেকে প্রতিরোধী, নির্ভরযোগ্য দীর্ঘমেয়াদী ক্ষেত্রের অপারেশন নিশ্চিত করে।
