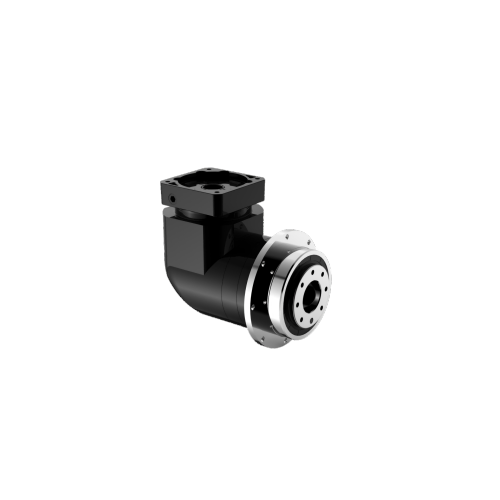

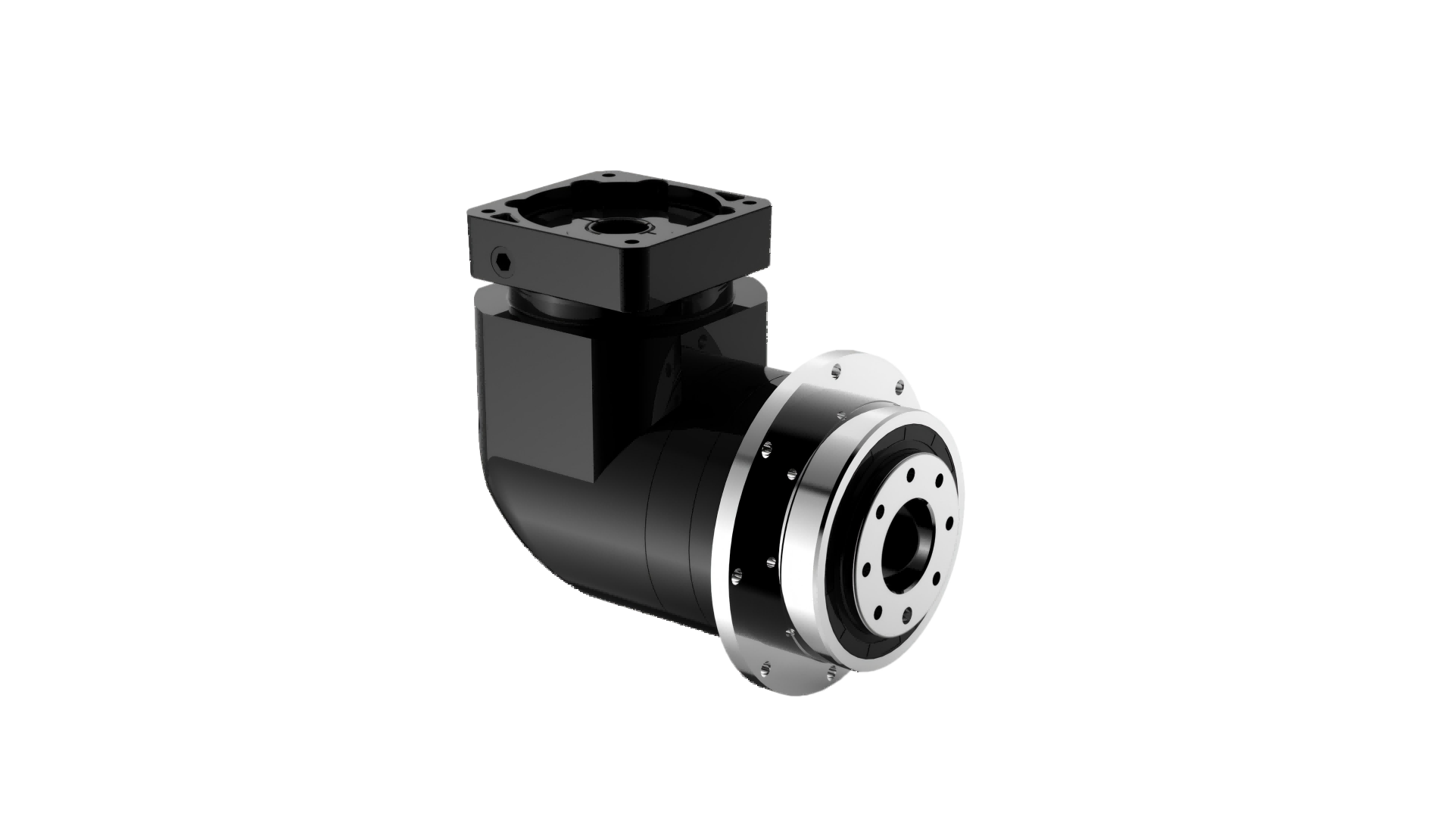

SDXR200 ডান-কোণ যথার্থ প্ল্যানেটারি রিডুসার | এক্সট্রিম-ডিউটি লো-ব্যাকল্যাশ ড্রাইভ

আপনার ফ্লোর স্পেস অপ্টিমাইজ করুন এবং প্ল্যানেটারি গিয়ার রিডুসার SDXR200 দিয়ে যান্ত্রিক টর্ক হ্যান্ডলিং উন্নত করুন, আমাদের প্রিমিয়ার SDXR সিরিজ প্ল্যানেটারি গিয়ারবক্স লাইনআপের মধ্যে একটি উচ্চ-পারফরম্যান্স ডান-কোণ সমাধান। উচ্চ শক লোড সহ্য করার সময় আঁটসাঁট মেশিনের ফুটপ্রিন্ট সীমাবদ্ধতাগুলি সমাধান করার জন্য স্পষ্টভাবে ইঞ্জিনিয়ার করা, এই ভারী-ইন্ডাস্ট্রিয়াল রাইট-অ্যাঙ্গেল রিডুসার 520NM থেকে 1200NM একটি অনমনীয় 200mm হাউজিংয়ে আবদ্ধ একটি বিশাল রেটযুক্ত আউটপুট টর্ক ক্ষমতা প্রদান করে। একটি অতি-কঠোর অভ্যন্তরীণ প্ল্যানেটারি হুইল অ্যাসেম্বলির সাথে মিলে যাওয়া সূক্ষ্ম-কাট সর্পিল বেভেল গিয়ারগুলিকে অন্তর্ভুক্ত করার মাধ্যমে, এটি একটি অতি-নিম্ন ≤2 আর্কমিন স্তর পর্যন্ত একক-মঞ্চে খেলার স্তরের সাথে অবিশ্বাস্য নির্ভুলতা বজায় রাখে। ভারী অটোমেশন টার্নটেবল, শিল্প গ্যান্ট্রি অক্ষ, এবং উপাদান হ্যান্ডলিং সিস্টেমের জন্য, SDXR200 পরম কাঠামোগত অখণ্ডতা এবং দীর্ঘমেয়াদী চলমান নির্ভরযোগ্যতা প্রদান করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 520NM - 1200NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 4 / 5 / 6 / 7 / 8 / 10 / 14 / 20

দ্বৈত-পর্যায়ের অনুপাত: 20 / 25 / 30 / 35 / 40 / 50 / 60 / 70 / 80 / 100 / 120 / 140 / 160 / 200

একক-স্টেজ ব্যাকল্যাশ বিকল্প: ≤ 2 আর্কমিন (মাইক্রো) / ≤ 4 আর্কমিন (নির্ভুলতা) / ≤ 6 আর্কমিন (স্ট্যান্ডার্ড)

ডুয়াল-স্টেজ ব্যাকল্যাশ বিকল্প: ≤ 4 আর্কমিন (প্রিসিশন) / ≤ 7 আর্কমিন (স্ট্যান্ডার্ড) / ≤ 9 আর্কমিন (বেসিক)

শাব্দ নির্গমন: মসৃণ যান্ত্রিক প্রোফাইল ≤ 72 dB

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সার্বজনীন বহু-দিকনির্দেশক / সর্ব-দিকনির্দেশক অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Precision Spiral Bevel Stage	Right-Angle Power Logic \| Rigid Load Distribution	Transfers heavy input torque smoothly through a precise 90-degree angle, removing lengthy overhanging weight from the machine frame.
IP65 Certified Fluid Barriers	Enclosure Shielding Logic \| Multi-Angle Moisture Defense	Prevents factory dust, cooling fluids, and metal shavings from entering the gear housing, protecting inner components.
Synthetic High-Film Lubricant	Thermal Logic \| Continuous Anti-Friction Compound	Maintains uniform mesh protection and controls heat buildup during intense duty cycles from -10°C to +90°C.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

ডান-কোণ লেআউট অপ্টিমাইজেশান এবং ফ্লেক্স হ্রাস

উচ্চ-টর্ক ইন্ডাস্ট্রিয়াল অটোমেশন এবং ভারী মেশিন ডিজাইনে, বড় সার্ভো মোটর ইনলাইনে সাজিয়ে বড়, প্রসারিত কাঠামো তৈরি করতে পারে যা নমন লিভার তৈরি করে। SDXR200 একটি ডান-কোণ ড্রাইভ আর্কিটেকচার ব্যবহার করে এই যান্ত্রিক সমস্যার সমাধান করে। মেশিনারি ফ্রেমের বিপরীতে মোটরকে সমান্তরাল সেট করার মাধ্যমে, এটি 1200NM পর্যন্ত শক্তিশালী টর্ক স্থানান্তর প্রদান করার সাথে সাথে কেন্দ্র-অব-গ্রাভিটির ভারসাম্যকে অপ্টিমাইজ করে।

অনমনীয় প্ল্যানেটারি গিয়ারিং এবং কম হারানো গতি নির্ভুলতা

উচ্চ অবস্থান নির্ভুলতা এবং বিপরীত লোডের অধীনে গতিশীল দাঁতের প্রতিবিম্বের চমৎকার প্রতিরোধ আমাদের 200 মিমি ডান-কোণ গ্রহের নকশা দর্শনের মূল বৈশিষ্ট্য। একটি শক্তিশালী শিল্প হাউজিং এর ভিতরে গ্রাউন্ড গিয়ার প্রোফাইল ব্যবহার করে এই গিয়ারবক্সটি সিঙ্ক্রোনাইজেশন না হারিয়ে উচ্চ শক লোড এবং আকস্মিক স্টপ নিতে দেয়। এই নির্ভুল দাঁত জাল একক-পর্যায়ের কৌণিক খেলাকে ≤2 আর্কমিনের মধ্যে সীমাবদ্ধ রাখে।

ওমনি-ডিরেকশনাল ইউনিভার্সাল মাউন্টিং এবং প্রফেশনাল শেল

ভারী-শুল্ক স্বয়ংক্রিয় যন্ত্রপাতি উপাদানগুলিকে সোজা ইনস্টলেশনের সাথে শক্ত শিল্প শক্তির ভারসাম্য বজায় রাখতে হবে। একটি সর্বজনীন-দিকনির্দেশক সর্বজনীন মাউন্টিং কনফিগারেশনের বৈশিষ্ট্যযুক্ত, SDXR200 আপনার ব্লুপ্রিন্টের জন্য যেকোন ডিজাইনের কোণে পরিষ্কারভাবে সারিবদ্ধ করে। টেকসই বাহ্যিক আবরণ দোকানের মেঝে প্রভাবগুলির বিরুদ্ধে একটি শক্ত ঢাল হিসাবে কাজ করে এবং অভিজাত উত্পাদন লাইনের জন্য একটি মসৃণ, উচ্চ-শেষ চেহারা নিশ্চিত করে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

উচ্চ-ক্ষমতার সিস্টেম ইন্টিগ্রেটর এবং নির্ভুল সরঞ্জাম নির্মাতাদের জন্য একটি মূল আন্তর্জাতিক উত্পাদন অংশীদার হিসাবে, আমরা প্রতিটি একক SDXR200 গিয়ারবক্স কনফিগারেশনে কঠোর মানের পরিদর্শন করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি সমাপ্ত ইউনিট সম্পূর্ণ ফ্যাক্টরি টেস্টিং প্রোটোকলের মধ্য দিয়ে যায়, বিশদ নয়েজ স্পেকট্রাম পর্যালোচনা (≤72 dB), কাঠামোগত IP65 চাপ সীল যাচাইকরণ, এবং বহু-দিকনির্দেশক টর্ক লোডিং অডিট পাস করে।
রিইনফোর্সড অরিজিন: প্রিমিয়াম হাই-টেনসিল অ্যালয় স্টিল থেকে যন্ত্রের সাথে নির্ভুল শেভ করা দাঁত, গ্যাস-নাইট্রাইডেড একটি অত্যন্ত নমনীয়, শক-শোষণকারী কোরের সাথে মিলিত ব্যতিক্রমী দাঁতের পৃষ্ঠের কঠোরতা সুরক্ষিত করতে।
কাস্টমাইজেশন লজিক: প্রধান আন্তর্জাতিক সার্ভো মোটর প্রোফাইল, কাস্টমাইজযোগ্য আউটপুট শ্যাফ্ট ফরম্যাট (কী সহ, মসৃণ বা স্প্লিনড ধরনের) এবং চরম তাপীয় সীমা বা জীবাণুমুক্ত ক্লিনরুমের জন্য তৈরি বিশেষ সিন্থেটিক গ্রীস ফিলগুলির সাথে মেলে সম্পূর্ণরূপে অভিযোজিত ইনপুট ফ্ল্যাঞ্জ।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: কীভাবে SDXR200 ডান-কোণ লেআউট উচ্চ-টর্ক লোডিং অবস্থার অধীনে কাঠামোগত অনমনীয়তার ভারসাম্য বজায় রাখে?

উত্তর: SDXR200-এ একটি প্রশস্ত 200mm ব্লক হাউজিং রয়েছে যাতে সহজেই বড় আকারের সর্পিল বেভেল গিয়ার এবং ভারী-শুল্ক অভ্যন্তরীণ বিয়ারিং থাকে। এটি এটিকে বিকৃত প্রান্তিককরণ ছাড়াই 1200NM পর্যন্ত বড় আউটপুট টর্ক এবং তীব্র শক স্পাইকগুলিকে শোষণ করতে দেয়।

প্রশ্ন 2: কেন এই ভারী-ইন্ডাস্ট্রিয়াল রাইট-এঙ্গেল প্ল্যানেটারি ড্রাইভের জন্য অ্যাকোস্টিক নয়েজ সিলিংকে ≤72 dB রেট দেওয়া হয়েছে?

উত্তর: ≤72 dB-এর সাউন্ড রেটিং তীব্র লোডের চাপে হেভি-ডিউটি গিয়ার দাঁত মেশানোর স্বাভাবিক ফলাফল। সমস্ত গিয়ার সারফেসকে সূক্ষ্মভাবে পিষে এবং ক্যারিয়ার অ্যাসেম্বলিকে মাইক্রো-ব্যালেন্স করার মাধ্যমে, আমরা কম্পন কমিয়ে দেই এবং অপারেশনকে মসৃণ ও শান্ত রাখি।

Q3: অতি-লো ব্যাকল্যাশ নির্ভুলতা (≤2 আর্কমিন) দীর্ঘমেয়াদী ক্রমাগত বিপরীত সূচীকরণে স্থিতিশীল থাকতে পারে?

উঃ হ্যাঁ। গিয়ার দাঁতগুলিতে প্রয়োগ করা গ্যাস-নাইট্রাইডেড হার্ডেনিং প্রক্রিয়াটি যোগাযোগের ফ্ল্যাঙ্কগুলির সাথে পরিধানকে বাধা দেয়, যখন ফ্যাক্টরি-প্যাকড সিন্থেটিক গ্রীস নির্ভরযোগ্য তৈলাক্তকরণ প্রদান করে। এই সম্মিলিত নকশাটি গিয়ারবক্সকে একটি বিস্তৃত কর্মময় জীবনকাল জুড়ে তার শক্ত নির্ভুলতা ধরে রাখতে দেয়।
