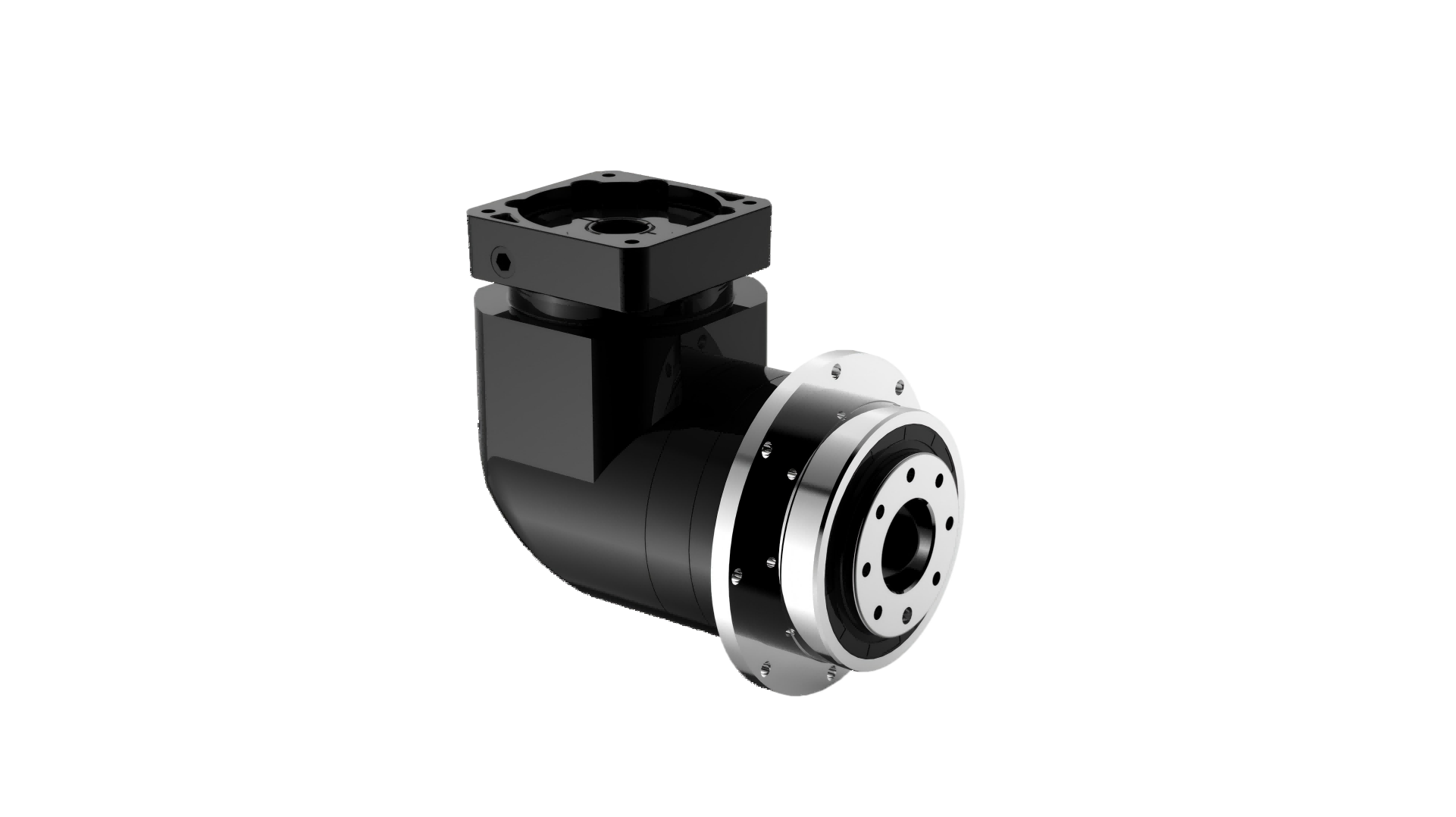

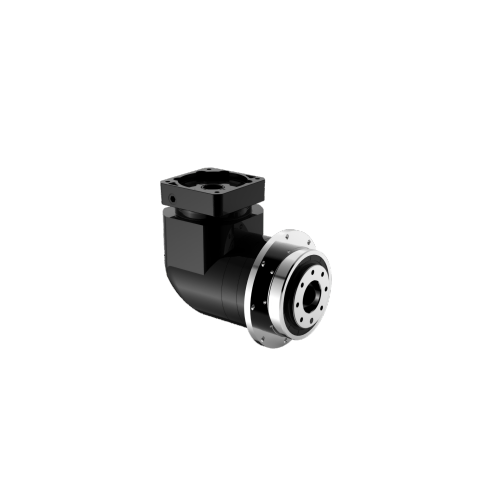

SDXR090 ডান-কোণ যথার্থ প্ল্যানেটারি গিয়ারবক্স | আল্ট্রা-লো-ব্যাকল্যাশ হাই-রিজিডিটি ড্রাইভ

আমাদের অভিজাত SDXR সিরিজ প্ল্যানেটারি গিয়ারবক্স লাইনআপের মধ্যে অত্যন্ত কমপ্যাক্ট ডান-কোণ ভিত্তি প্ল্যানেটারি গিয়ার রিডিউসার SDXR090 এর সাথে আপনার যান্ত্রিক স্থান দক্ষতা এবং গতিশীল অবস্থান নিয়ন্ত্রণকে অপ্টিমাইজ করুন। উল্লেখযোগ্য জড়তা বাহিনী পরিচালনা করার সময় অনমনীয় ওয়ার্কস্পেস ভলিউম সীমা অতিক্রম করার জন্য বিশেষভাবে ইঞ্জিনিয়ার করা, এই প্রিমিয়াম হাই-টর্ক রাইট-এঙ্গেল রিডুসার একটি অপ্টিমাইজ করা 90 মিমি ফ্রেমের জ্যামিতির মধ্যে 100NM থেকে 160NM পর্যন্ত একটি স্থিতিশীল রেটযুক্ত টর্ক পারফরম্যান্স প্রদান করে। নির্ভুল ইন্ডাস্ট্রিয়াল সার্ভো মোটরগুলির সাথে মসৃণ একীকরণের জন্য নির্মিত, এর উন্নত স্পাইরাল বেভেল গিয়ারের সংমিশ্রণ এবং একটি সমন্বিত ইনলাইন প্ল্যানেটারি কেজ উচ্চ টরসিয়াল শক্ততা নিশ্চিত করে। নির্বাচনযোগ্য মাইক্রো-ব্যাকল্যাশ ভেরিয়েন্টগুলি ≤2 আর্কমিনে নেমে আসার সাথে, SDXR090 শান্ত অপারেশন, পরম পরিবেশগত প্রতিরক্ষা, এবং অত্যন্ত প্রতিক্রিয়াশীল ডান-কোণ বল সরবরাহের জন্য একটি প্রধান মান স্থাপন করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 100NM - 160NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 4 / 5 / 6 / 7 / 8 / 10 / 14 / 20

দ্বৈত-পর্যায়ের অনুপাত: 20 / 25 / 30 / 35 / 40 / 50 / 60 / 70 / 80 / 100 / 120 / 140 / 160 / 200

একক-স্টেজ ব্যাকল্যাশ বিকল্প: ≤ 2 আর্কমিন (মাইক্রো) / ≤ 4 আর্কমিন (নির্ভুলতা) / ≤ 6 আর্কমিন (স্ট্যান্ডার্ড)

ডুয়াল-স্টেজ ব্যাকল্যাশ বিকল্প: ≤ 4 আর্কমিন (প্রিসিশন) / ≤ 7 আর্কমিন (স্ট্যান্ডার্ড) / ≤ 9 আর্কমিন (বেসিক)

অ্যাকোস্টিক এমিশন: হুইস্পার-কোয়াইট রানিং প্রোফাইল ≤ 65 ডিবি

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সার্বজনীন বহু-দিকনির্দেশক / সর্ব-দিকনির্দেশক অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Precision Spiral Bevel Gearing	90-Degree Redirect Logic \| Balanced Force Transition	Drives angular motion smoothly with high mechanical efficiency, allowing the servo motor to lay compact against machine surfaces.
IP65 Synthetic Lip Seals	Enclosure Shielding Logic \| Absolute Leak & Dust Ingress Defense	Enforces an airtight barrier that fully locks out airborne dust particles and cooling oil spray from damaging internal components.
Advanced Synthetic Grease	Thermal Logic \| Continuous Boundary Lubrication Film	Maintains stable internal fluid viscosity and prevents friction hotspots across the continuous -10°C to +90°C thermal framework.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

ডান-কোণ কমপ্যাক্ট ডিজাইন এবং লিভার ডিফ্লেকশন এলিমিনেশন

সংকীর্ণ স্বয়ংক্রিয় যন্ত্রপাতি হাউজিং এবং মাল্টি-অক্সিস পিক-এন্ড-প্লেস লেআউটে, বড় সার্ভো মোটর ইনলাইনে মাউন্ট করা আনাড়ি বর্ধিত কাঠামো তৈরি করতে পারে যা অন্যান্য সরঞ্জামগুলিতে হস্তক্ষেপ করে। SDXR090 তার 90-ডিগ্রি ডান-কোণ কনফিগারেশনের মাধ্যমে এই স্থানের সীমাবদ্ধতাকে অতিক্রম করে। মোটরটিকে প্রধান কাঠামোগত ফ্রেমের সমান্তরালে অবস্থানের মাধ্যমে, এটি মাধ্যাকর্ষণকে কার্যকরভাবে কেন্দ্রীভূত করে এবং সমাবেশকে ঝুলে না বাঁকিয়ে 160NM পর্যন্ত ধ্রুবক রেটযুক্ত টর্ক প্রদান করে।

নিম্ন কৌণিক খেলা এবং চাঙ্গা উচ্চ-দৃঢ়তা প্ল্যানেটারি কেজ

চমৎকার গতিশীল প্রতিক্রিয়া এবং শক-লোড দাঁতের বিকৃতির বিরুদ্ধে টেকসই প্রতিরোধ আমাদের 90 মিমি ডান-কোণ গ্রহের সিরিজের কাঠামোগত স্তম্ভ। একটি সমন্বিত গ্রহের বাহকের সাথে যুক্ত নির্ভুল-স্থল এবং পৃষ্ঠ-কঠিন দাঁত ব্যবহার করে, এই রিডুসারটি হঠাৎ বিপরীত সূচীকরণ এবং আক্রমণাত্মক স্টার্ট-স্টপ চক্র অনায়াসে পরিচালনা করে। এই মাইক্রো-ম্যাচড গিয়ারিং লেআউট একক-পর্যায়ে খেলাকে ≤2 আর্কমিন পর্যন্ত সীমাবদ্ধ করে, রেজার-তীক্ষ্ণ অবস্থান নির্ভুলতা সক্ষম করে।

ওমনি-ডিরেকশনাল অ্যাডজাস্টেবিলিটি এবং প্রিমিয়াম শেল আর্কিটেকচার

যথার্থ অটোমেশন উপাদানগুলিকে সুবিন্যস্ত যান্ত্রিক ইন্টিগ্রেশন বিকল্পগুলির সাথে ভারী শিল্প স্থায়িত্ব মিশ্রিত করা উচিত। একটি অত্যন্ত অভিযোজিত সর্বজনীন-দিকনির্দেশক সার্বজনীন মাউন্টিং কনফিগারেশনের বৈশিষ্ট্যযুক্ত, SDXR090 গিয়ারবক্স আপনার ব্লুপ্রিন্টের রূপরেখার যেকোনো ভৌত কোণে পরিষ্কারভাবে মাউন্ট করে। ভারী-শুল্ক বাহ্যিক আবরণ কারখানার প্রভাবগুলির বিরুদ্ধে একটি শক্তিশালী প্রতিরক্ষামূলক আবরণ হিসাবে কাজ করে, একটি পালিশ নান্দনিকতা বজায় রাখে যা আধুনিক উচ্চ-সম্পদ অটোমেশন প্ল্যাটফর্মের পরিপূরক।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

আন্তর্জাতিক সিস্টেম ইন্টিগ্রেটর এবং নির্ভুল সরঞ্জাম ডিজাইনারদের জন্য একটি নির্ভরশীল উত্পাদন বিক্রেতা হিসাবে, আমরা প্রতিটি একক SDXR090 কনফিগারেশনে পরম গুণমান পরীক্ষা চালাই:

প্রযুক্তিগত কঠোরতা: প্রতিটি সম্পূর্ণ ইউনিট 100% কঠোর কারখানা পরীক্ষার মধ্য দিয়ে যায়, শান্তভাবে চলমান অ্যাকোস্টিক পারফরম্যান্স (≤65 dB), গতিশীল টর্ক প্রোফাইল বিতরণ এবং IP65 চাপ সীল অখণ্ডতা যাচাই করে।
রিইনফোর্সড অরিজিন: হাই-গ্রেড অ্যালয় স্টিল থেকে মেশিনে তৈরি করা হয়েছে সূক্ষ্ম গিয়ার প্রোফাইল টুথ শেভিং, গ্যাস-নাইট্রাইডেড যাতে একটি শক্তিশালী, প্রভাব-শোষণকারী অভ্যন্তরীণ কোরের সাথে পেয়ার করা সর্বোচ্চ পৃষ্ঠের দাঁতের কঠোরতা অর্জন করা হয়।
কাস্টমাইজেশন লজিক: সম্পূর্ণ কাস্টমাইজযোগ্য ইনপুট ফ্ল্যাঞ্জগুলি প্রধান আন্তর্জাতিক সার্ভো মোটর ফ্রেম শৈলী, কাস্টমাইজযোগ্য আউটপুট শ্যাফ্ট বৈশিষ্ট্যগুলি (কী, মসৃণ, বা স্প্লিনড বিকল্পগুলির সাথে), এবং অনুরোধের ভিত্তিতে প্রিমিয়াম নিম্ন-তাপমাত্রা বা ক্লিনরুম সিন্থেটিক গ্রীস বিকল্পগুলির জন্য উপযুক্ত।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: বড় গিয়ারবক্সের তুলনায় SDXR090 রাইট-অ্যাঙ্গেল রিডুসার উল্লেখযোগ্যভাবে কম নয়েজ লেভেল (≤65 dB) সহ কী কাজ করে?

উত্তর: কমপ্যাক্ট 90 মিমি ফ্রেমটি ছোট পিচ ব্যাস এবং ছোট গিয়ার পৃষ্ঠের বেগ ব্যবহার করে। প্রতিটি একক দাঁতের প্রোফাইলকে নির্ভুলভাবে পিষে এবং সর্বোত্তম গিয়ার যোগাযোগের অনুপাত প্রয়োগ করে, আমরা একটি অবিশ্বাস্যভাবে শান্ত ≤65 dB অপারেটিং প্রোফাইল স্থাপন করে অ্যাকোস্টিক কম্পন হ্রাস করি।

প্রশ্ন 2: SDXR090 কি তার 100NM থেকে 160NM টর্ক থ্রেশহোল্ডের পাশাপাশি উচ্চ ঘূর্ণন গতি পরিচালনা করতে পারে?

উঃ হ্যাঁ। অনমনীয় অভ্যন্তরীণ বিয়ারিং এবং ভারসাম্যযুক্ত সর্পিল বেভেল স্টেজটি স্ট্যান্ডার্ড সার্ভো মোটর ইনপুট গতিকে আরামদায়কভাবে পরিচালনা করার জন্য সম্পূর্ণরূপে অপ্টিমাইজ করা হয়েছে, অতিরিক্ত তাপ উত্পাদন ছাড়াই মসৃণ টর্ক সংক্রমণ নিশ্চিত করে।

প্রশ্ন 3: যখন গিয়ারবক্স উল্টে মাউন্ট করা হয় তখন IP65 ইনগ্রেস রেটিং কীভাবে অভ্যন্তরীণ গ্রীস যৌগকে রক্ষা করে?

উত্তর: IP65 রেটিং প্রিমিয়াম ডুয়াল-লিপ সিন্থেটিক সিলের উপর নির্ভর করে যা শ্যাফ্ট বরাবর অভিন্ন সিলিং টান প্রয়োগ করে। এটি একটি বায়ুরোধী বাধা বজায় রাখে যা বাহ্যিক দূষকদের প্রবেশ করা থেকে বিরত রাখে এবং মাউন্ট করার দিক নির্বিশেষে গ্রীসকে কাঁদতে বা বেরিয়ে যাওয়া থেকে সম্পূর্ণরূপে বাধা দেয়।
