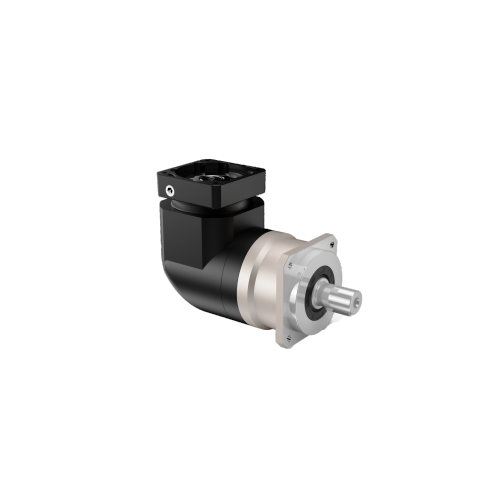

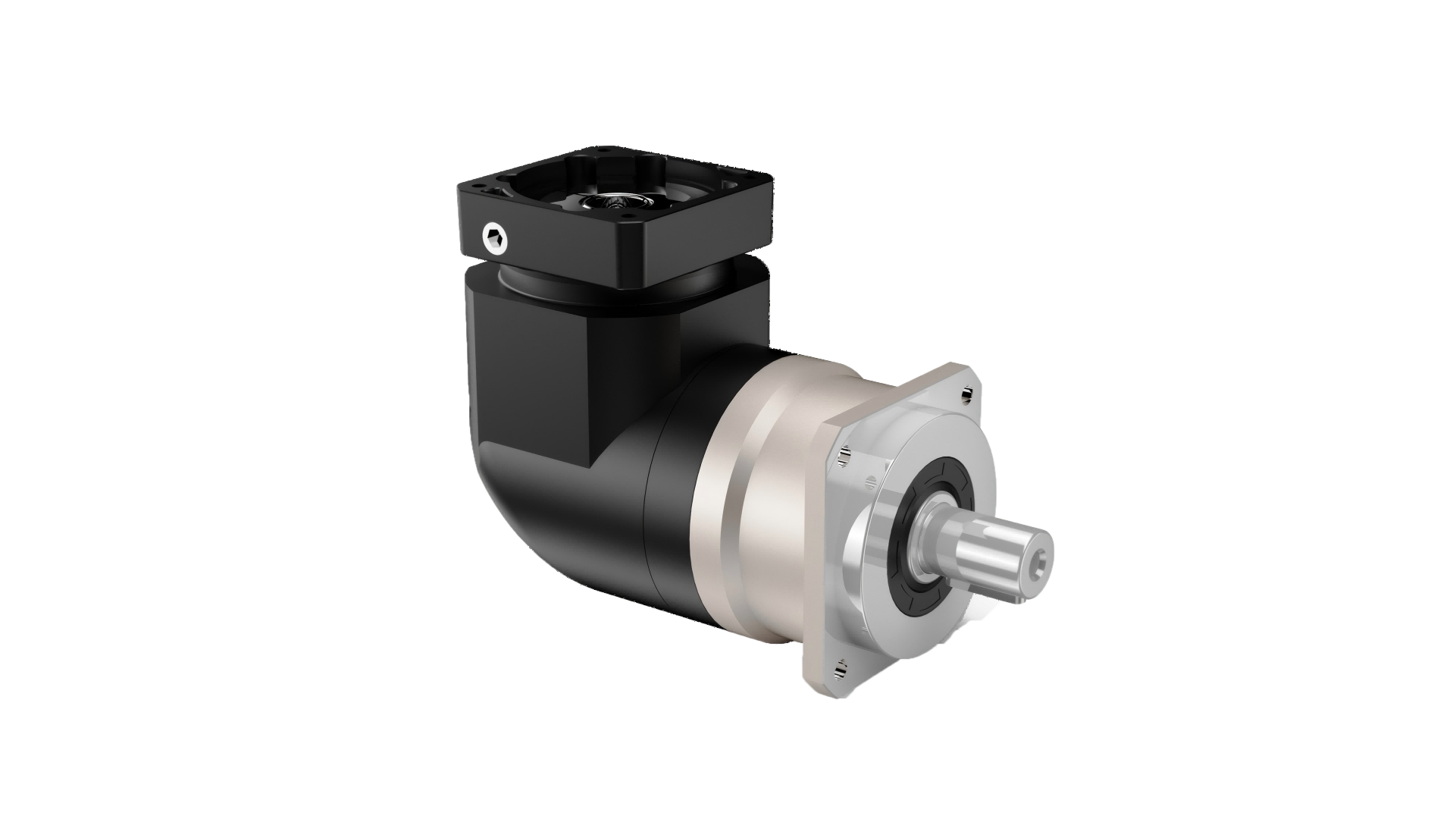

SAFR120 ডান-কোণ যথার্থ গ্রহের হ্রাসকারী | হেভি-ডিউটি সার্ভো অটোমেশন লিঙ্ক

প্ল্যানেটারি গিয়ার রিডুসার SAFR120 এর সাথে আপনার যান্ত্রিক টর্কের ঘনত্ব এবং স্থানিক কনফিগারেশন সর্বাধিক করুন, আমাদের প্রিমিয়াম SAFR সিরিজ প্ল্যানেটারি গিয়ার রিডুসারের মধ্যে একটি উচ্চ-ক্ষমতার পাওয়ার হাউস - সার্ভো মোটর এবং অটোমেশন লাইনের জন্য ডান-কোণ যথার্থ গিয়ারবক্স । ভারী-শুল্ক মাল্টি-অক্সিস মেশিন লেআউটে গুরুতর ক্লিয়ারেন্স সীমাবদ্ধতা কাটিয়ে উঠতে বিশেষভাবে প্রকৌশলী, এই ডান-কোণ সিস্টেমটি একটি শক্তিশালী 120 মিমি ফ্রেমের ফুটপ্রিন্টের মধ্যে 208NM থেকে 330NM এর একটি উল্লেখযোগ্য রেট আউটপুট টর্ক প্রোফাইল সরবরাহ করে। একটি হেভি-ডিউটি প্ল্যানেটারি ক্যারিয়ারের সাথে সংহত নির্ভুল-গ্রাউন্ড সর্পিল বেভেল দাঁত ব্যবহার করে, এটি একক-পর্যায়ের কনফিগারেশন জুড়ে ≤10 আর্কমিনের একটি নির্ভরযোগ্য কৌণিক ব্যাকল্যাশ রেটিং বজায় রাখে। ভারী স্বয়ংক্রিয় অবস্থানের টেবিল, গতিশীল মাল্টি-অক্ষ রোবোটিক জয়েন্ট, বা বিশাল গ্যান্ট্রি ফিড ড্রাইভের জন্য, এই ডান-কোণ নকশাটি শিলা-কঠিন যান্ত্রিক স্থিতিশীলতা, কম তাপ উত্পাদন এবং উচ্চ-দক্ষ শক্তি পুনর্নির্দেশ প্রদান করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 208NM - 330NM ধ্রুবক রেট আউটপুট টর্ক

একক-পর্যায়ের অনুপাত: 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 20

দ্বৈত-পর্যায়ের অনুপাত: 25 / 30 / 32 / 35 / 40 / 50 / 60 / 70 / 80 / 100 / 120 / 140 / 160 / 200

একক-স্টেজ ব্যাকল্যাশ: উচ্চ নির্ভুল ডান-কোণ প্লে ≤ 10 আর্কমিন

ডুয়াল-স্টেজ ব্যাকল্যাশ: এক্সটেন্ডেড স্টেজ ডান-কোণ প্লে ≤ 12 আর্কমিন

শাব্দ নির্গমন: কম-শব্দ যান্ত্রিক স্বাক্ষর ≤ 68 dB

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং বহুমুখিতা: সার্বজনীন বহু-দিকনির্দেশক / সর্ব-দিকনির্দেশক অভিযোজন

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Heavy-Duty Spiral Bevel Set	Right-Angle Redirect Logic \| High Torque Handling	Transfers large motor torque through a rigid 90-degree interface, keeping the motor parallel to machine frames to prevent cantilever sagging.
IP65 Reinforced Viton Seals	Enclosure Shielding Logic \| Complete Dust & Fluid Isolation	Formidable barrier that keeps out coarse shop particles, aggressive metal chips, and heavy water/oil sprays while retaining the internal lubricant.
High-Shear Synthetic Grease	Thermal Logic \| Continuous Anti-Wear Film Matrix	Maintains uniform boundary lubrication and extreme pressure protection throughout the full -10°C to +90°C operational boundary.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

ডান-কোণ পাওয়ার প্যাকিং এবং স্ট্রাকচারাল ইন্টিগ্রিটি

উচ্চ-টর্ক অটোমেশন লাইন এবং ভর-হ্যান্ডলিং উত্পাদন ক্ষেত্রে, দীর্ঘ ইনলাইন মোটর প্রোট্রুশনগুলি গুরুতর যান্ত্রিক লিভার বল এবং লেআউট সমস্যা উপস্থাপন করে। SAFR120 একটি সুনির্দিষ্ট 90-ডিগ্রি ওরিয়েন্টেশনে প্রাইম মুভারকে রুট করে এই চ্যালেঞ্জ মোকাবেলা করে। এটি বড়-ফ্রেমের সার্ভো মোটরগুলিকে মেশিনের চ্যাসিস বরাবর সমতল শুয়ে থাকতে দেয়, পায়ের ছাপ বিন্যাস অপ্টিমাইজ করে এবং কাঠামোগত নমনীয় ছাড়াই শক্তিশালী, উচ্চ-ক্ষমতার টর্ক আউটপুট নিশ্চিত করে।

রিইনফোর্সড প্ল্যানেটারি ক্যারিয়ার এবং লো রোটেশনাল ব্যাকল্যাশ

টেকসই অবস্থান নির্ভুলতা এবং উচ্চতর শক লোড শোষণ আমাদের 120 মিমি ডান-কোণ গ্রহের আর্কিটেকচারের মূল প্রকৌশল স্তম্ভ। একটি অবিশ্বাস্যভাবে অনমনীয় কেসিংয়ের ভিতরে রাখা প্রশস্ত, নির্ভুল-চামানো গিয়ার দাঁত ব্যবহার করে, এই রিডুসারটি সহজেই তীব্র স্টার্ট-স্টপ চক্র এবং উচ্চ-জড়তা জরুরী ব্রেকিং ইভেন্টগুলি পরিচালনা করে। এই মজবুত দাঁত ম্যাচিং একক-পর্যায়ে কৌণিক খেলাকে ≤10 আর্কমিনে সীমাবদ্ধ করে, উচ্চ অনুমানযোগ্য অবস্থানের পথ নিশ্চিত করে।

সব দিকনির্দেশক স্থিতিশীলতা এবং অভিজাত নান্দনিক ডিজাইন

ভারী যন্ত্রপাতির উপাদানগুলিকে সূক্ষ্ম শারীরিক কার্য সম্পাদনের পাশাপাশি আপোষহীন শিল্প সহনশীলতা প্রদান করা উচিত। একটি সর্ব-দিকনির্দেশক সর্বজনীন মাউন্টিং বিন্যাস নিয়ে গর্ব করে, SAFR120 যেকোন কাঠামোগত কোণে বিদ্যমান মেশিন কনফিগারেশনে নির্বিঘ্নে সংহত করে। আধুনিক বৈশ্বিক অটোমেশন মার্কেটপ্লেসগুলিতে প্রত্যাশিত প্রিমিয়াম ইঞ্জিনিয়ারিং মানগুলিকে প্রতিফলিত করার সময় উচ্চ-দৃঢ়তার কেসিং বাহ্যিক প্রভাবগুলির বিরুদ্ধে একটি শক্ত ঢাল প্রদান করে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

উচ্চ-নির্ভুল শিল্প সিস্টেম ইন্টিগ্রেটরগুলির জন্য একটি বিশেষ আন্তর্জাতিক উত্পাদন অংশীদার হিসাবে, আমরা প্রতিটি SAFR120 বিল্ডের জন্য পরম মান নিয়ন্ত্রণের মানদণ্ড স্থাপন করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি সম্পূর্ণ ইউনিট একটি কঠোর চূড়ান্ত কারখানা পরিদর্শনের মধ্য দিয়ে যায়, যার মধ্যে একটি শাব্দ কম্পন পরীক্ষা (≤68 dB), সম্পূর্ণ IP65 চাপ সীল পরীক্ষা, এবং দ্বৈত-দিক টর্ক যাচাইকরণ অন্তর্ভুক্ত।
রিইনফোর্সড অরিজিন: প্রিমিয়াম হাই-টেনসিল অ্যালয় স্টিল থেকে তৈরি করা হয়েছে সূক্ষ্ম দাঁতের ফ্ল্যাঙ্ক গ্রাইন্ডিং সহ, গ্যাস-নাইট্রাইডেড একটি গভীর, অত্যন্ত পরিধান-প্রতিরোধী বাইরের শেল একটি নমনীয়, প্রভাব-শোষণকারী কোরের সাথে মিলিত।
কাস্টমাইজেশন লজিক: সম্পূর্ণরূপে কনফিগারযোগ্য ইনপুট অ্যাডাপ্টার প্লেটগুলি সমস্ত আন্তর্জাতিক সার্ভো মোটর মডেলের সাথে সামঞ্জস্যপূর্ণ, কাস্টমাইজযোগ্য আউটপুট শ্যাফ্ট ইন্টারফেস (চাবিযুক্ত, মসৃণ, বা স্প্লিনড), এবং প্রিমিয়াম নিম্ন-তাপমাত্রা, উচ্চ-তাপ, বা অনুরোধের ভিত্তিতে খাদ্য-গ্রেড গ্রীস ফিলিং।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: SAFR120 ডান-কোণ লেআউট কীভাবে ছোট SAFR090 এর তুলনায় উচ্চতর আউটপুট টর্ক লোডের ভারসাম্য বজায় রাখে?

উত্তর: SAFR120 উল্লেখযোগ্যভাবে প্রশস্ত সর্পিল বেভেল গিয়ারিং এবং একটি কাঠামোগতভাবে শক্তিশালী, দ্বৈত-সমর্থিত গ্রহের খাঁচা ব্যবহার করে। এটি ধ্রুবক রেট করা আউটপুট ক্ষমতাকে 330NM-এ বৃদ্ধি করে, যা গুরুতর শক লোড এবং বৃহৎ জড়ীয় শক্তির বিরুদ্ধে ব্যতিক্রমী অনমনীয়তা প্রদান করে।

প্রশ্ন 2: 300NM টর্ক হ্যান্ডলিং একটি ডান-কোণ গিয়ারবক্সে অ্যাকোস্টিক প্রোফাইলকে ≤68 dB-তে আবদ্ধ রাখে কী?

উত্তর: ≤68 dB-এর কম নয়েজ থ্রেশহোল্ড দাঁতের যোগাযোগের লাইনের উন্নত গাণিতিক মডেলিং, প্রিমিয়াম গিয়ার গ্রাইন্ডিং এবং হাউজিংয়ে স্ট্রাকচারাল কম্পন স্যাঁতসেঁতে করার মাধ্যমে অর্জন করা হয়। এটি কঠোর হারমোনিক ফ্রিকোয়েন্সি দূর করে, এমনকি ভারী শিল্প লোড চক্রের সময়ও।

প্রশ্ন 3: ইউনিটটি তার সর্বোচ্চ +90 ডিগ্রি সেলসিয়াস তাপ সীমার কাছাকাছি ক্রমাগত চলতে থাকলে তেল সিলিং ভাঙ্গনের কোন ঝুঁকি আছে কি?

উত্তর: না। উচ্চ-গ্রেডের, ডবল-লিপড ভিটন অয়েল সিলগুলিকে একটি উন্নত কৃত্রিম গিয়ার গ্রীসের সাথে একত্রিত করে যা শিয়ারের অবক্ষয় প্রতিরোধ করে, অভ্যন্তরীণ লুব্রিকেটিং ফিল্মটি তার সান্দ্রতা বজায় রাখে এবং সর্বাধিক ক্রমাগত অপারেটিং অবস্থার অধীনে হাউজিংয়ের ভিতরে সম্পূর্ণরূপে সিল করা থাকে।
