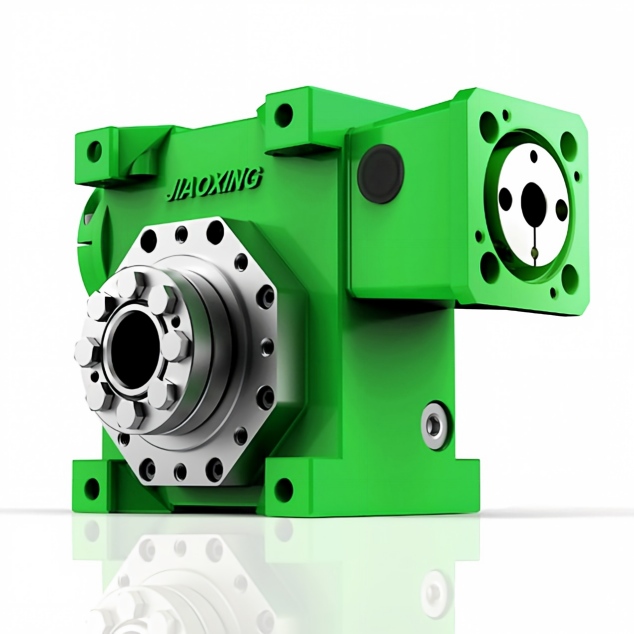

উচ্চ-নির্ভুল কৃমি গিয়ার রিডিউসার JDLB110 | উচ্চ টর্ক সার্ভো ডান-কোণ ড্রাইভ

উচ্চ-নির্ভুল কৃমি গিয়ার রিডিউসার JDLB110 দিয়ে আপনার ভারী-শুল্ক শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিকে অপ্টিমাইজ করুন৷ একটি প্রিমিয়ার সার্ভো ওয়ার্ম গিয়ার রিডিউসার এবং একটি নির্ভরযোগ্য লো ব্যাকল্যাশ ওয়ার্ম গিয়ারবক্স হিসাবে কাজ করার জন্য প্রকৌশলী, এই সিস্টেমটি একটি অনমনীয় 110 মিমি ফ্রেমের বিন্যাসের মধ্যে 561NM থেকে 765NM এর একটি চিত্তাকর্ষক রেটযুক্ত আউটপুট টর্ক প্রোফাইলের ভারসাম্য বজায় রাখে। একটি উচ্চ-পারফরম্যান্স ডুপ্লেক্স ওয়ার্ম গিয়ারবক্স হিসাবে ডিজাইন করা হয়েছে, এটি স্থান-সীমাবদ্ধ গতি প্রোফাইলগুলির জন্য একটি উন্নত ডান-কোণ সমাধান প্রদান করে। মাইক্রো-ম্যাচড কম্পোনেন্ট সহনশীলতা ব্যবহার করে, JDLB110 একটি অত্যন্ত নির্ভরযোগ্য নির্ভুল ডান-কোণ গিয়ারবক্স হিসাবে দাঁড়িয়েছে, পরম অবস্থানগত ট্র্যাকিং, নিম্ন অপারেটিং তাপমাত্রা এবং আধুনিক মাল্টি-অ্যাক্স সিস্টেমের জন্য শক্তিশালী লোড হোল্ডিং নিশ্চিত করতে 1 আর্কমিন পর্যন্ত একটি নির্বাচনযোগ্য শূন্য ব্যাকল্যাশ গিয়ারবক্স কার্যক্ষমতা প্রদান করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 561NM - 765NM ধ্রুবক রেট আউটপুট টর্ক

মান হ্রাস অনুপাত: 5.2 / 7.25 / 10.25 / 14.5 / 19.5 / 30 / 45 / 60 / 90

বর্ধিত অনুপাত (লম্বা লিড টাইম): 24.5 / 40 / 50 / 80 / 100*

P0 আল্ট্রা-প্রিসিসন ব্যাকল্যাশ: ≤ 1 আর্কমিন (আকার: 75, 90, 110) | ≤ 2 আর্কমিন (আকার: 25-63)

P1 যথার্থ ব্যাকল্যাশ: 2 - 4 আর্কমিন (আকার: 75, 90, 110) | 3 - 5 আর্কমিন (আকার: 25-63)

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং ওরিয়েন্টেশন: B3 / B6 / B7 / B8 / V5 / V6

চ্যাসিস অ্যাস্থেটিক্স: ইন্ডাস্ট্রিয়াল সিলভার-গ্রে/অলিভ গ্রিন/প্রিমিয়াম ব্লু

আউটপুট শ্যাফ্ট কনফিগারেশন ম্যাট্রিক্স

Configuration Code	Output Interface Design	Industrial Integration Synergy
C / 2C	Single / Dual Shrink Disk Hollow Output (锁紧盘孔输出)	Provides zero-backlash frictional coupling to driven shafts, eliminating keyway play and simplifying spatial installation.
CR	Hollow Output with Keyway (键槽孔输出)	Traditional positive engagement interface tailored for standard keyed transmission shafts and heavy machinery indexing.
ASL / ASR	Single Output Shaft - Left / Right Variant (单出轴)	Premium solid output shaft line optimized for external couplings, timing pulleys, or direct pinion gears. Layout customizable at Position 1 or 2.
AB	Dual Extended Solid Output Shaft (双出轴)	Enables dual-sided torque output to synchronize parallel drive systems or link external feedback loops. Layout customizable at Position 1 or 2.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

ডাবল টেপারড রোলার ওয়ার্ম বিয়ারিং এবং তাপীয় ক্ষতিপূরণ

অবিচ্ছিন্ন উচ্চ-গতির বিপরীত চক্রের অধীনে টাইট অবস্থানগত জাল লিঙ্কগুলি বজায় রাখা আমাদের ডান-কোণ নকশার ভিত্তি। JDLB110 ওয়ার্ম শ্যাফ্ট এক প্রান্তে একটি ডুয়েল টেপারড রোলার বিয়ারিং ব্যবস্থাকে অন্তর্ভুক্ত করে। এই প্রিলোডেড স্ট্রাকচারাল ডিজাইনটি সিস্টেমের আয়ু বাড়ানো, ক্রমাগত অপারেশনাল পিরিয়ডের সময় কৃমি তাপীয় প্রসারণের কারণে সৃষ্ট গিয়ার ত্রুটিগুলি শোষণ এবং নির্মূল করার সময় অপরিমেয় অক্ষীয় লোডগুলি পরিচালনা করতে উচ্চ সমর্থন দৃঢ়তা প্রদান করে।

বর্ধিত আউটপুট টেপারড রোলার বিয়ারিং এবং রেডিয়াল স্থায়িত্ব

নিরাপদে উচ্চ টর্ক আউটপুট (765NM পর্যন্ত) সমর্থন করতে এবং উচ্চ রেডিয়াল এবং অক্ষীয় বল লোড পরিচালনা করতে, অভ্যন্তরীণ ওয়ার্ম হুইলটি বর্ধিত, প্রিলোডেড টেপারড রোলার বিয়ারিংয়ের সাথে যুক্ত করা হয়। এই কনফিগারেশনটি সমগ্র গিয়ার ইন্টারফেস জুড়ে কাঠামোগত দৃঢ়তাকে সর্বাধিক করে তোলে, পিক ইমার্জেন্সি স্টপ অবস্থার অধীনে কেস ডিফ্লেকশন ড্রপ করে এবং অতি-নির্ভুল, মাইক্রো-ব্যাকল্যাশ ট্র্যাকিং সংরক্ষণ করে।

উচ্চ-শক্তির মনোব্লক অ্যালুমিনিয়াম চ্যাসিস এবং ওয়েদারপ্রুফিং

যথার্থ সার্ভো ডান-কোণ ইউনিটগুলিকে অবশ্যই একটি অপ্টিমাইজ করা শারীরিক পদচিহ্নের সাথে উচ্চ কাঠামোগত অখণ্ডতাকে একত্রিত করতে হবে। প্রিমিয়াম উচ্চ-শক্তির মাধ্যাকর্ষণ ঢালাই এবং উন্নত তাপীয় বার্ধক্য চিকিত্সার মাধ্যমে গঠিত, JDLB110 অ্যালুমিনিয়াম ঘেরটি উচ্চ দৃঢ়তা এবং একটি হালকা ওজনের প্রোফাইল সরবরাহ করে যা কয়েক দশক ধরে তেলের ফুটো প্রতিরোধ করে। পরিষ্কার বহিরাগত শেল ব্যতিক্রমী আবহাওয়াযোগ্যতা এবং রাসায়নিক প্রতিরোধের অফার করে, পরিষ্কার প্রিমিয়াম শিল্প পরিবেশে নির্বিঘ্নে ফিট করে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

উন্নত অটোমেশন সিস্টেম ইন্টিগ্রেটর এবং উচ্চ-টর্ক সার্ভো মেশিনারি নির্মাতাদের জন্য একটি বিশ্বব্যাপী সরবরাহ অংশীদার হিসাবে, আমরা প্রতিটি একক JDLB110 কনফিগারেশনে কঠোর কারখানার বৈধতা কার্যকর করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি পৃথক ইউনিট 100% ফ্যাক্টরি যাচাইকরণ পরীক্ষার মধ্য দিয়ে যায়, আঁটসাঁট P0 অতি-নির্ভুলতা সহনশীলতা (≤1 আর্কমিন), IP65 কাঠামোগত সিল অখণ্ডতা এবং দ্বৈত-দিক উচ্চ টর্ক লোডিং স্থিতিশীলতা পরীক্ষা করে।
রিইনফোর্সড অরিজিন: গ্রাউন্ড টুথ ফ্ল্যাঙ্ক সহ শক্ত খাদ ইস্পাত থেকে মেশিনে তৈরি একটি উচ্চ-পরিধান-প্রতিরোধী সেন্ট্রিফিউগাল কাস্ট ব্রোঞ্জ ওয়ার্ম হুইল ঘর্ষণ পরিচালনা করতে এবং ক্রমাগত ইনডেক্সিং চক্রের অধীনে পরিধান করতে।
কাস্টমাইজেশন লজিক: সম্পূর্ণ কাস্টমাইজযোগ্য মোটর অ্যাডাপ্টার ফ্ল্যাঞ্জগুলি প্রধান আন্তর্জাতিক সার্ভো ব্র্যান্ডের জন্য তৈরি, নির্বাচনযোগ্য আউটপুট ওরিয়েন্টেশন (B3, B6, V5, V6), এবং বিশেষ কৃত্রিম গ্রীস ফিলগুলি চরম উচ্চ-ফ্রিকোয়েন্সি অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে।
