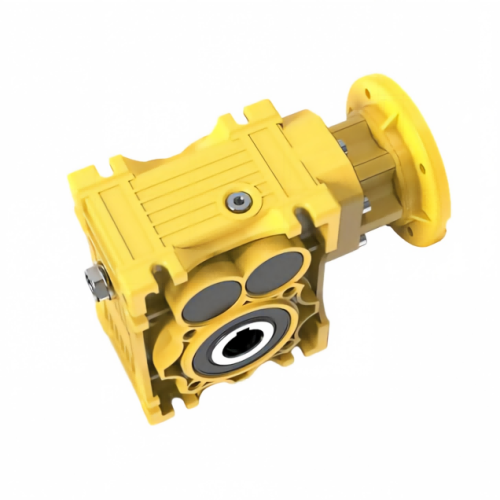

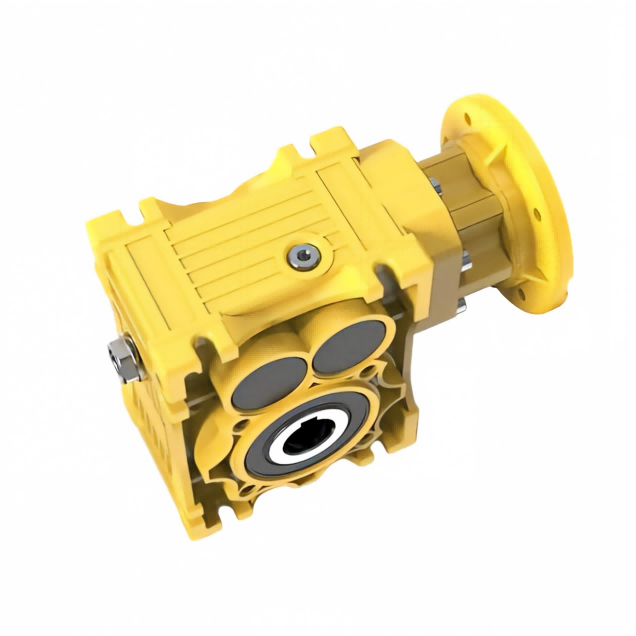

হেলিকাল হাইপোয়েড গিয়ার রিডিউসার JHG050 | হেলিকাল হাইপয়েড রাইট-এঙ্গেল ড্রাইভ সিস্টেম

JHG গিয়ার রিডিউসার সিরিজের সাথে আপনার গতিশীল কর্মক্ষমতা এবং বিন্যাস নমনীয়তা সর্বাধিক করুন, উচ্চ-দক্ষ গতি নিয়ন্ত্রণ উপাদানগুলির একটি প্রধান লাইন। একটি অত্যন্ত কঠোর হাইপোয়েড গিয়ার রিডিউসার হিসাবে, JHG050 কনফিগারেশন একটি 90-ডিগ্রি ডান-কোণ গিয়ারবক্স কনফিগারেশন ব্যবহার করে আধুনিক কর্মক্ষেত্রের সীমাবদ্ধতাগুলি দক্ষতার সাথে সমাধান করে। উচ্চ টর্ক গিয়ারবক্স হিসাবে পরিবেশন করার জন্য প্রিমিয়াম কাঁচামাল দিয়ে প্রকৌশলী, এই সিস্টেমটি একটি উন্নত হেলিকাল হাইপয়েড গিয়ারবক্স ডিজাইনের সাথে ঐতিহ্যবাহী উচ্চ-ঘর্ষণ ওয়ার্ম ইন্টারফেসগুলিকে প্রতিস্থাপন করে, যার ফলে উচ্চতর যান্ত্রিক ঘূর্ণায়মান দক্ষতা, ব্যতিক্রমীভাবে উচ্চ লোডিং ক্ষমতা এবং জটিল স্বয়ংক্রিয় যন্ত্রপাতিগুলির জন্য উল্লেখযোগ্যভাবে কম অ্যাকোস্টিক প্রোফাইল।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 54NM - 151NM ধ্রুবক রেট আউটপুট টর্ক

2-পর্যায়ের অনুপাত: 7.5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 40 / 50 / 60

3-পর্যায়ের অনুপাত: 80 / 100 / 125 / 150 / 200 / 250 / 300

ইনপুট ইন্টারফেস: স্ট্যান্ডার্ড B5 / B14 মোটর ফ্ল্যাঞ্জ

মাউন্টিং বিন্যাস: B3 / B6 / B7 / B8 / V5 / V6 বহু-দক্ষিক

আউটপুট ফ্ল্যাঞ্জ: এফএ / এফবি / এফসি / এফডি / এফই বিকল্প

আউটপুট শ্যাফ্ট: একক (ASL/ASR) বা দ্বৈত দিকনির্দেশ (AB)

টর্ক আর্ম আনুষাঙ্গিক: A1 / A2 কনফিগারেশন উপলব্ধ

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

চ্যাসিস নান্দনিকতা: ইন্ডাস্ট্রিয়াল সিলভার গ্রে / প্রিমিয়াম ব্লু ফিনিশ

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Advanced Hypoid Gears	Hyperbolic Pitch Axis Mesh \| High Contact Ratio Alignment	Delivers exceptionally smooth power transmission, ultra-high torque output, and low acoustic resonance under substantial structural loads.
IP65 Ingress Security	Enclosure Protection Design \| Total Fluid & Dust Barrier	Forms a highly secure, hermetically sealed enclosure that reliably seals against factory floor oil washes, ambient humidity, and dust.
Synthetic Grease Network	Thermal Shear Stability \| Maintenance-Free Lifetime Film	Maintains structural lubrication film strength without degradation or physical leakage across the entire -10°C to +90°C thermal envelope.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

হাইপয়েড জ্যামিতিক প্রান্ত এবং উচ্চ টর্ক স্থানান্তর

স্বয়ংক্রিয় সিস্টেমে যেখানে ক্রমাগত টর্কের চাহিদা স্থানের সীমাবদ্ধতার সাথে ছেদ করে, পাওয়ার রাউটিং অপ্টিমাইজ করা গুরুত্বপূর্ণ। JHG050 তার হাইপোয়েড বেভেল-জাল জ্যামিতির মাধ্যমে এই প্রয়োজনীয়তা পূরণ করে। স্ট্যান্ডার্ড ওয়ার্ম কনফিগারেশনের বিপরীতে যেগুলি স্লাইডিং ঘর্ষণে নির্ভর করে, এই প্রিমিয়াম মেকানিজমটি 54NM থেকে 151NM পর্যন্ত ন্যূনতম তাপ উত্পাদনের সাথে সরাসরি টর্কের মধ্যে নির্বিঘ্নে রোল করে, একটি অসামান্য শক্তি ঘনত্ব প্রোফাইল প্রদান করে।

প্রিমিয়াম অ্যালয় গিয়ারিং এবং এক্সটেন্ডেড অপারেশনাল লাইফসাইকেল

উচ্চ স্ট্রাকচারাল লোড রিভার্সালের অধীনে কাঠামোগত স্থায়িত্ব JHG সিরিজ ইঞ্জিনিয়ারিং স্ট্যান্ডার্ডের একটি মূল নীতি। নির্ভুল-মেশিনযুক্ত, উচ্চ-গ্রেডের খাদ ইস্পাত গিয়ারবক্স উপাদানগুলি ব্যবহার করে নির্মিত, প্রতিটি কাঠামোগত উপাদান উন্নত কেস-হার্ডেনিং পদ্ধতির মধ্য দিয়ে যায়। এই প্রক্রিয়াটি দীর্ঘ পরিধান চক্র এবং উচ্চ ক্লান্তি শক বিরুদ্ধে চমৎকার যান্ত্রিক প্রতিরোধের ফল দেয়, লক্ষ লক্ষ রানটাইম চক্রের উপর নির্ভরযোগ্য চলমান বৈশিষ্ট্য নিশ্চিত করে।

ওমনি-দিকনির্দেশক অভিযোজনযোগ্যতা এবং মাপযোগ্য মডুলার হাউজিং

আধুনিক স্বয়ংক্রিয় লেআউটগুলি অত্যন্ত অভিযোজিত ইনস্টলেশন প্রোফাইলের দাবি করে। JHG050 ডান-কোণ ড্রাইভ একটি মডুলার মাউন্টিং ম্যাট্রিক্স (B3, B6, B7, B8, V5, V6) এর মাধ্যমে জটিল কাঠামোগত অবস্থানগুলিকে মিটমাট করে। একাধিক ইনপুট ফ্ল্যাঞ্জ (B5/B14), আউটপুট কনফিগারেশন (FA থেকে FE), এবং বহুমুখী বহির্গমন শ্যাফ্ট বিকল্পগুলি (ASL, ASR, AB) সমর্থন করে, এই সিস্টেমটি অনায়াসে যেকোনো ইনস্টলেশন কোণে কাস্টম আধুনিক স্বয়ংক্রিয় যন্ত্রপাতি লাইনের সাথে একীভূত হয়।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

বিশেষায়িত অটোমেশন সিস্টেম ইন্টিগ্রেটর এবং নির্ভুল মেশিনারি নির্মাতাদের জন্য একটি আন্তর্জাতিক শিল্প সরবরাহ অংশীদার হিসাবে, আমরা প্রতিটি পৃথক JHG050 সমাবেশে কঠোর কারখানার বৈধতা মেট্রিকগুলি সম্পাদন করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি উত্পাদন ইউনিট 100% পূর্ণ-লোড পরিদর্শন প্রোটোকলের মধ্য দিয়ে যায়, কম অ্যাকোস্টিক স্বাক্ষর যাচাই করে, লোডের অধীনে IP65 পরিবেশগত সীল অখণ্ডতা এবং সমস্ত দুই-পর্যায় এবং তিন-পর্যায়ের অনুপাত জুড়ে সুনির্দিষ্ট ব্যাকল্যাশ প্রোফাইল।
রিইনফোর্সড অরিজিন: গিয়ারিং নেটওয়ার্কগুলি প্রিমিয়াম হাই-টেনসিল অ্যালয় স্টিল থেকে নির্ভুল গ্রাউন্ড টুথ ফ্ল্যাঙ্ক সহ তৈরি করা হয়, কম ঘর্ষণ ক্ষতি সহ সর্বাধিক যান্ত্রিক দক্ষতা অর্জনের জন্য জাল পৃষ্ঠগুলিকে অনুকূল করে।
কাস্টমাইজেশন লজিক: কাস্টম হাউজিং ফিনিশ (সিলভার গ্রে / ইন্ডাস্ট্রিয়াল ব্লু) এবং নির্দিষ্ট ক্লিনরুম বা চরম উচ্চ-তাপ অপারেশনের জন্য উপযোগী তৈলাক্তকরণ ফিল সহ কী গ্লোবাল সার্ভো/ইন্ডাকশন মোটর মুখের সাথে মেলে সম্পূর্ণরূপে কাস্টমাইজযোগ্য সংযোগ প্রোফাইলগুলি কনফিগার করা হয়েছে।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: JHG050 হাইপোয়েড ডিজাইন প্রথাগত ওয়ার্ম গিয়ার রিডিউসারের তুলনায় কোন যান্ত্রিক সুবিধা দেয়?

উত্তর: স্লাইডিং ওয়ার্ম ড্রাইভের বিপরীতে যা উচ্চ তাপ এবং ঘর্ষণ শক্তির ক্ষতি করে, JHG050 হাইপোয়েড গিয়ারগুলি প্রাথমিকভাবে মসৃণ রোলিং অ্যাকশনের মাধ্যমে শক্তি স্থানান্তর করে। এটি তাপ বিল্ড আপ কম করে এবং উল্লেখযোগ্যভাবে উচ্চতর যান্ত্রিক দক্ষতা অর্জন করে, বর্ধিত আউটপুট টর্ক এবং হ্রাস শক্তি খরচ।

প্রশ্ন 2: 2-পর্যায় এবং 3-পর্যায়ের বিকল্পগুলির মধ্যে পছন্দ কীভাবে গিয়ারবক্সের আউটপুট বৈশিষ্ট্যগুলিকে প্রভাবিত করে?

উত্তর: 2-পর্যায়ের কনফিগারেশন উচ্চ-গতির গতিশীল সেটআপের জন্য 7.5 থেকে 60 পর্যন্ত অত্যন্ত দক্ষ হ্রাস অনুপাত সরবরাহ করে। বড় ঘূর্ণন সঁচারক বল ইনডেক্সিং বা ভারী-শুল্ক লোড হ্রাসের জন্য, 3-পর্যায়ের পথটি 300 পর্যন্ত অনুপাত প্রসারিত করে যাতে নিরাপদে ধ্রুবক টর্ক প্রোফাইল বজায় রাখা যায়।

প্রশ্ন 3: JHG050 ড্রাইভ কি আর্দ্র অবস্থায় বা ওয়াশডাউন ম্যানুফ্যাকচারিং সেলগুলিতে নিরাপদে চলতে পারে?

উঃ হ্যাঁ। JHG050 প্রিমিয়াম তেল-প্রতিরোধী ঠোঁট সিল এবং একটি সম্পূর্ণ সিল করা চেসিসের সাথে মিলিত একটি IP65-প্রত্যয়িত প্রবেশ সুরক্ষা বিন্যাস বৈশিষ্ট্যযুক্ত, যা কঠোর ধুলো-ভারী এবং ভেজা শিল্প পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
