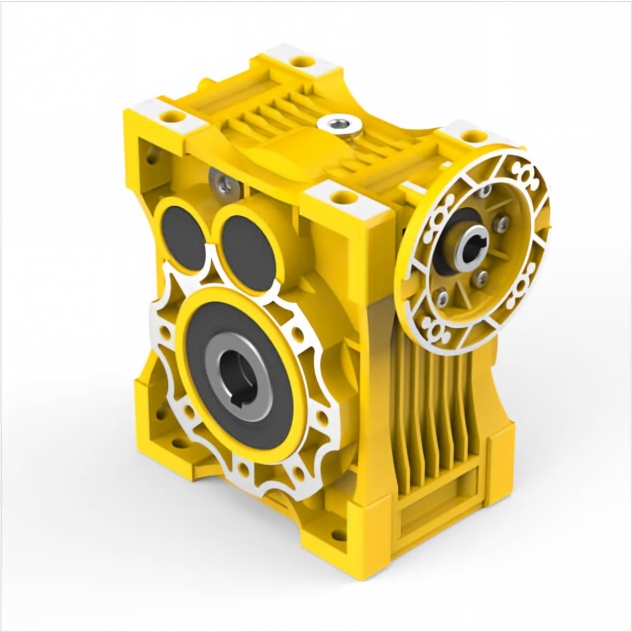

JWG075 হেলিকাল ওয়ার্ম গিয়ার রিডুসার | উচ্চ-অনুপাত ডান-কোণ ট্রান্সমিশন গিয়ারবক্স

হেলিকাল গিয়ার ওয়ার্ম গিয়ার রিডিউসার JWG075 এর সাথে আপনার যান্ত্রিক লিভারেজ এবং টর্কের গুন বাড়ান, আমাদের উন্নত JWG সিরিজ গিয়ারবক্স লাইনআপের মধ্যে একটি প্রিমিয়ার কনফিগারেশন। একটি কমপ্যাক্ট ডান-কোণ লেআউটের মধ্যে চরম গতি হ্রাস অনুপাত সরবরাহ করার জন্য স্পষ্টভাবে ইঞ্জিনিয়ার করা, এই বিশেষায়িত ওয়ার্ম হেলিকাল গিয়ার ইউনিট একটি উচ্চ-গতির হেলিকাল ইনপুট স্টেজকে একটি ভারী-শুল্ক ওয়ার্ম গিয়ার সেকেন্ডারি স্টেজের সাথে একত্রিত করে একটি অত্যন্ত দক্ষ তিন-পর্যায়ের ট্রান্সমিশন গিয়ারবক্স তৈরি করে। 61NM থেকে 252NM এর একটি শ্রমসাধ্য আউটপুট টর্ক প্রোফাইল সরবরাহ করে, এটি ভারী শিল্প পরিবাহক, ইন্ডেক্সিং ড্রাইভ এবং ভারী-শুল্ক অটোমেশন নেটওয়ার্কগুলির জন্য একটি চূড়ান্ত সমাধান প্রদান করে। সম্পূর্ণ মডুলারিটি সহ নির্মিত, এই উচ্চ টর্ক গিয়ার রিডুসারে বহুমুখী ইনপুট/আউটপুট ইন্টারফেস, দীর্ঘ-জীবনের তৈলাক্তকরণ, এবং কম-গতি, উচ্চ-লোড অপারেশনাল চাহিদাগুলিকে জয় করার জন্য চমৎকার যান্ত্রিক অনমনীয়তা রয়েছে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 61NM - 252NM ধ্রুবক রেট আউটপুট টর্ক

হ্রাস অনুপাত: 80 / 100 / 125 / 150 / 200 / 250 / 300 ... 4000 পর্যন্ত (উচ্চ অনুপাত)

ইনপুট ফ্ল্যাঞ্জ ইন্টারফেস: স্ট্যান্ডার্ড B5 / B14 সার্ভো এবং মোটর অ্যাডাপ্টার

আউটপুট শ্যাফট কনফিগারেশন: একক-দিকনির্দেশ (ASL, ASR) / দ্বৈত-দিকনির্দেশ (AB)

টর্ক আর্ম অপশন: মডুলার A1/A2 টর্ক আর্ম অ্যাটাচমেন্ট

আউটপুট ফ্ল্যাঞ্জ বিকল্প: FA/FB/FC/FD/FE বহুমুখী মাউন্ট

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

হাউজিং ইন্ডাস্ট্রিয়াল কালার: প্রিমিয়াম সিলভার গ্রে / ক্লাসিক ব্লু

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Helical-Worm Compound Stage	Three-Stage Transmission \| Combined Mesh Efficiency	The helical front-end handles high input speeds smoothly, dropping the tooth velocity before the worm mesh to deliver hyper-extended ratios up to 4000.
Omni-Mount Enclosure Matrix	B3/B6/B7/B8/V5/V6 Structural Logic \| Multi-Directional Orientation	Guarantees full grease retention and uniform internal oil bathing at any installation angle, allowing seamless vertical or horizontal integration.
IP65 Compound Seals	Enclosure Protection Logic \| Dual-Lip Contamination Barrier	Locks premium synthetic grease tightly inside the housing while keeping out harsh moisture and factory particulate dust under high-torque processing stresses.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

এক্সট্রিম রেশিও গুন এবং আল্ট্রা-কম্প্যাক্ট ফুটপ্রিন্ট

বৃহদায়তন উপাদান হ্যান্ডলিং প্ল্যান্ট এবং বিশেষ মিক্সিং সিস্টেমে, ধীর গতির উচ্চ-টর্ক ঘূর্ণন অর্জনের জন্য প্রায়শই আনাড়ি বাহ্যিক চেইন ড্রাইভ বা বিশাল মাল্টি-স্টেজ গিয়ার ট্রেনের প্রয়োজন হয়। JWG075 একটি উদ্ভাবনী উচ্চ অনুপাত গিয়ারবক্স লেআউট ব্যবহার করে এটিকে অতিক্রম করে। একটি অপ্টিমাইজড ওয়ার্ম-হুইল ব্লকের সাথে একটি কম পরিধানের হেলিকাল প্রাক-পর্যায়কে গোষ্ঠীবদ্ধ করে, এটি একটি কমপ্যাক্ট 140 মিমি কেন্দ্র-দূরত্বের ডান-কোণ শেলের মধ্যে 80 থেকে 4000 পর্যন্ত চরম হ্রাসের কারণগুলি সরবরাহ করে, স্থানিক প্রভাব কমায় এবং কাঠামোগত দৃঢ়তা সর্বাধিক করে।

সম্পূর্ণ মডুলার সংযোগ এবং উপযোগী যান্ত্রিক ফিট

শিল্প সেটআপগুলি চরম কনফিগারেশন নমনীয়তা দাবি করে। JWG075 একাধিক মোটর সিস্টেমের সাথে মসৃণভাবে মিলিত হওয়ার জন্য B5 বা B14 স্ট্যান্ডার্ড ফ্ল্যাঞ্জের মাধ্যমে ইনপুট বিকল্পগুলি বৈশিষ্ট্যযুক্ত। আউটপুট ডেলিভারির জন্য, ইঞ্জিনিয়াররা পাঁচটি বিশেষায়িত ফ্ল্যাঞ্জ শৈলী (FA থেকে FE), একক-দিকনির্দেশ আউটপুট শ্যাফ্ট (ASL/ASR), অথবা দ্বৈত-দিকনির্দেশ কনফিগারেশন (AB) এর মধ্যে বেছে নিতে পারেন। সুনির্দিষ্ট A1/A2 টর্ক আর্মস দ্বারা সমর্থিত, এই ইউনিটটি টরসিয়াল রিবাউন্ড স্ট্রেসকে বিচ্ছিন্ন করে, হঠাৎ স্টার্ট-স্টপ নড়াচড়ার সময় মেশিনের ফ্রেমে লোড শক কমিয়ে দেয়।

ডান-কোণ লেআউট এবং স্ব-লকিং মেশিন সুরক্ষা

কঠোর প্রক্রিয়া নিরাপত্তা বজায় রাখা আমাদের ডান কোণ গিয়ারবক্স আর্কিটেকচারের একটি মূল ফোকাস। ইনপুট এবং আউটপুট প্রোফাইলের মধ্যে লম্ব অভিযোজন মেশিন ফ্রেমের পাশাপাশি স্থান-সংরক্ষণের জন্য অনুমতি দেয়। চরম হ্রাস সীমার অধীনে, কৃমি-জাল পর্যায়ের অনন্য পদার্থবিদ্যা ব্যাক-ড্রাইভিং-এর প্রাকৃতিক প্রতিরোধ প্রদান করে, উল্লম্ব উত্তোলনের জন্য একটি নির্ভরযোগ্য সেকেন্ডারি হোল্ডিং সেফগার্ড হিসাবে কাজ করে এবং যখন মোটর পাওয়ার ড্রপ হয়ে যায় তখন কনভেয়র লাইনগুলি আনত।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

উন্নত অটোমেশন সিস্টেম ইন্টিগ্রেটর এবং নির্ভুল মেশিনারি নির্মাতাদের জন্য একটি বিশ্বব্যাপী সরবরাহ অংশীদার হিসাবে, আমরা প্রতিটি একক JWG075 কনফিগারেশনে কঠোর কারখানার বৈধতা কার্যকর করি:

প্রযুক্তিগত কঠোরতা: প্রতিটি পৃথক ইউনিট 100% ফ্যাক্টরি যাচাইকরণ পরীক্ষা, কম শব্দের থ্রেশহোল্ড পরীক্ষা করে, চাপে IP65 সিল কাঠামোগত অখণ্ডতা এবং দ্বৈত-দিক টর্কের সামঞ্জস্যের মধ্য দিয়ে যায়।
রিইনফোর্সড অরিজিন: প্রিমিয়াম হাই-টেনসিল অ্যালয় স্টিল থেকে মেশিনে নির্ভুল শেভড টুথ প্রোফাইল, গ্যাস-নাইট্রাইডেড একটি নমনীয়, প্রভাব-প্রতিরোধী অভ্যন্তরীণ কোর দ্বারা সমর্থিত হার্ড পরিধান পৃষ্ঠ তৈরি করতে।
কাস্টমাইজেশন লজিক: প্রধান আন্তর্জাতিক সার্ভো মোটর ব্র্যান্ডের জন্য তৈরি সম্পূর্ণরূপে কাস্টমাইজযোগ্য ইনপুট ফ্ল্যাঞ্জ, কাস্টমাইজযোগ্য আউটপুট শ্যাফ্ট (কীড, মসৃণ বা স্প্লিনড) এবং বিশেষ সিন্থেটিক গ্রীস ফিলগুলি ক্লিনরুম বা চরম তাপীয় পরিবেশের জন্য অপ্টিমাইজ করা হয়েছে।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: একক কীট হ্রাসকারীর তুলনায় হেলিকাল-ওয়ার্ম মাল্টি-স্টেজ ডিজাইনের প্রধান সুবিধাগুলি কী কী?

উত্তর: ক্রমাগত স্লাইডিং ঘর্ষণের কারণে বিশুদ্ধ কীট গিয়ার বক্সগুলি উচ্চ হ্রাস অনুপাতের যান্ত্রিক দক্ষতা হারায়। JWG075 হেলিকাল প্রি-স্টেজ রোলিং ঘর্ষণ মাধ্যমে প্রাথমিক উচ্চ-গতি ডাউন-স্টেপিং পরিচালনা করে, যা ওয়ার্ম স্টেজকে কম বেগে চলতে দেয়। তাপ উত্পাদন কম রাখার সময় এটি অপারেশনাল দক্ষতা সর্বাধিক করে।

প্রশ্ন 2: JWG075 কীভাবে উল্লম্ব ইনস্টলেশন সেটআপগুলি (V5/V6) জুড়ে ক্রমাগত লুব্রিকেশন নিশ্চিত করে?

উত্তর: গিয়ারবক্সটি ফ্যাক্টরি-সিল করা, উচ্চ-সান্দ্রতা সিন্থেটিক গ্রীস ব্যবহার করে যা চ্যানেলিং এবং পাতলা হওয়া প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এই প্রিমিয়াম লুব্রিকেন্ট টপ বিয়ারিং এবং গিয়ার জুড়ে একটি অবিচ্ছিন্ন লুব্রিকেটিং ফিল্ম তৈরি করে, এমনকি উল্লম্বভাবে মাউন্ট করা সত্ত্বেও শুকনো চলমান প্রতিরোধ করে।

প্রশ্ন 3: JWG075 ডান-কোণ রিডুসার কি সরাসরি বহিরঙ্গন বা ওয়াশডাউন উত্পাদন পরিবেশে স্থাপন করা যেতে পারে?

উঃ হ্যাঁ। এর প্রত্যয়িত IP65 এনক্লোজার স্ট্রাকচার এবং টেকসই ইন্ডাস্ট্রিয়াল পেইন্ট ফিনিশ (সিলভার গ্রে বা ব্লু) সহ, ইউনিটটি উচ্চ-চাপের তরল স্প্রে এবং পরিবেষ্টিত আর্দ্রতাকে সিলের মধ্য দিয়ে যেতে বাধা দেয়, অভ্যন্তরীণ গিয়ার দাঁতগুলিকে সম্পূর্ণরূপে ক্ষয় থেকে মুক্ত রাখে।
