JWG063 হেলিকাল গিয়ার ওয়ার্ম গিয়ার রিডুসার | উচ্চ-অনুপাত ডান-কোণ গতি হ্রাসকারী

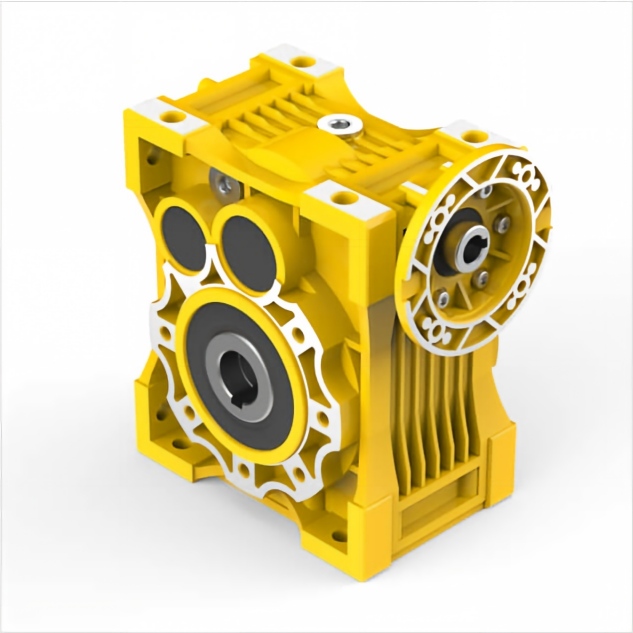

হেলিকাল গিয়ার ওয়ার্ম গিয়ার রিডিউসার JWG063 , আমাদের ইন্ডাস্ট্রিয়াল-গ্রেড JWG সিরিজের গিয়ারবক্স লাইনআপের মধ্যে একটি ইঞ্জিনিয়ারড পাওয়ার হাউসের সাহায্যে আপনার যান্ত্রিক টর্ক ট্রান্সমিশন এবং কাইনেম্যাটিক অ্যাডজাস্টমেন্ট সর্বাধিক করুন। উচ্চ-অনুপাতের গিয়ারবক্স এবং একটি উচ্চ টর্ক গিয়ার রিডিউসার হিসাবে পরিবেশন করার জন্য বিশেষভাবে তৈরি করা হয়েছে, এই ইউনিটটি একটি নির্ভুল-কাট ওয়ার্ম গিয়ার সেটের সাথে একটি অনন্য হেলিকাল স্টেজকে সংহত করে। একটি হেভি-ডিউটি থ্রি-স্টেজ ট্রান্সমিশন গিয়ারবক্স হিসাবে কাজ করে যখন প্রাইম মুভারের সাথে মিলিত হয়, JWG063 61NM থেকে 123NM পর্যন্ত স্ট্যান্ডার্ড আউটপুট টর্ক রেঞ্জ সরবরাহ করে। এই ওয়ার্ম হেলিকাল গিয়ার ইউনিটটি চমৎকার সেলফ-লকিং পারফরম্যান্স, স্পেস-সেভিং 90-ডিগ্রি ট্রান্সমিশন লেআউট এবং রাসায়নিক মিশ্রণ, খনিজ পরিবাহক এবং গভীর স্বয়ংক্রিয় প্রক্রিয়াকরণ প্ল্যান্ট জুড়ে মসৃণ ড্রাইভিং সিঙ্ক্রোনাইজেশন প্রদান করে।

ইঞ্জিনিয়ারিং এবং কাইনেমেটিক পারফরম্যান্স ম্যাট্রিক্স

টর্ক প্রোফাইল: 61NM - 123NM ধ্রুবক রেট আউটপুট টর্ক

গতির অনুপাত: 80 / 100 / 125 / 150 / 200 / 250 / 300 ... 4000 আল্ট্রা-হাই রেঞ্জ পর্যন্ত

ইনপুট ইন্টারফেস: B5 / B14 স্ট্যান্ডার্ড যথার্থ ফ্ল্যাঞ্জ সংযোগ

আউটপুট ফ্ল্যাঞ্জ বিকল্প: FA/FB/FC/FD/FE বহুমুখী কনফিগারেটর

টর্ক আর্ম কিট: A1 / A2 ঐচ্ছিক স্ট্রাকচারাল সাপোর্ট বন্ধনী

আউটপুট শ্যাফ্ট লেআউট: একক-দিক: ASL, ASR | দ্বৈত-দিক ম্যাট্রিক্স: AB

লুব্রিকেশন সিস্টেম: ফ্যাক্টরি-সিল লাইফটাইম সিন্থেটিক গিয়ার গ্রীস

এনভায়রনমেন্টাল সিল: IP65 ইনগ্রেস প্রোটেকশন সার্টিফাইড

থার্মাল থ্রেশহোল্ড: প্রশস্ত ক্রমাগত খাম -10°C থেকে +90°C পর্যন্ত

মাউন্টিং ওরিয়েন্টেশন: মাল্টি-এঙ্গেল B3 / B6 / B7 / B8 / V5 / V6 সমর্থন

এনক্লোজার ফিনিশিং: ইন্ডাস্ট্রিয়াল প্রিমিয়াম সিলভার-গ্রে/ডিপ ব্লু লেপ

কাইনেমেটিক ইন্টিগ্রিটি এবং অটোমেশন সিনার্জি

Mechanical Component	Engineering Logic	Process Synergy
Worm-Helical Compound Hybrid	Dual-Stage Synergy \| Helical Input + Right-Angle Output	Combines the high rolling efficiency of helical gears with the immense reduction and anti-backdriving properties of worm wheels, unlocking massive ratios up to 4000.
Modular Output System	Adaptable Shafting Logic \| ASL / ASR / AB Interfaces	Enables swift engineering changes between single left/right extensions or comprehensive dual-sided power takeaways without reworking the core chassis setup.
Synthetic Fluid Barrier	IP65 Ingress Prevention \| Premium Industrial Seals	Completely encapsulates the internal gear assembly, protecting your system from ambient production water sprays, corrosive sludge, and gritty dust particles.

স্ট্রাকচারাল ইঞ্জিনিয়ারিং এবং মোশন প্রোফাইল সুরক্ষা

90-ডিগ্রী লেআউট দক্ষতা এবং স্থান সীমাবদ্ধতা সমাধান

আধুনিক শিল্প অটোমেশন ধারাবাহিকভাবে টর্ক ক্ষমতার বলিদানের ক্ষতি ছাড়াই স্থান অপ্টিমাইজেশনের দাবি করে। JWG063 রাইট অ্যাঙ্গেল গিয়ারবক্স মোটর ড্রাইভ পজিশনকে চূড়ান্ত মেশিন লেআউট লাইনের সাথে সম্পূর্ণ লম্ব করে পুনঃনির্দেশিত করে এই নকশার ক্রসরোডকে সম্বোধন করে। একটি মাল্টি-স্টেজ গিয়ার ক্লাস্টারকে একটি পরিমার্জিত 90-ডিগ্রি ফ্রেমে সংহত করার মাধ্যমে, শক্ত স্থানিক ফাঁকের মধ্য দিয়ে পরিষ্কারভাবে পাওয়ার রুটগুলি, বিশালতা দূর করে এবং সামগ্রিক ইঞ্জিনিয়ারিং পদচিহ্নগুলি ফেলে দেয়।

চরম আল্ট্রা-হাই রিডাকশন ক্ষমতা

ধীরগতির, ভারী সূচক বিপ্লব বা মাইক্রো-মিটারযুক্ত আউটপুট সামঞ্জস্যগুলি পরিচালনা করার জন্য চরম গিয়ার হ্রাসের প্রয়োজন যা সাধারণ ইনলাইন সিস্টেমগুলি অর্থনৈতিকভাবে প্রদান করতে পারে না। JWG063 ট্রান্সমিশন 80 থেকে শুরু করে এবং ক্রমাগত 4000 পর্যন্ত স্কেলিং কমানোর সীমানা অর্জন করে। এই যৌগ নকশাটি প্রধান ইনপুটে উচ্চ-গতির ঘর্ষণ ক্ষয়ক্ষতিকে সীমিত করে যখন স্থির, কম-গতির যান্ত্রিক সুবিধাগুলিকে উত্তোলন গিয়ার এবং নির্ভুল অবস্থানের সূচীকরণের জন্য পুরোপুরি অপ্টিমাইজ করা হয়।

ওমনি-ডিরেকশনাল ইউনিভার্সাল মাউন্টিং বহুমুখিতা

জটিল প্যাকেজিং চেইন, ভারী ওভারহেড স্ট্রাকচারাল সাপোর্ট বা কনভেয়ার ফ্রেম ঝুলানোর জন্য, বহুমুখী গিয়ার মাউন্টিং ওরিয়েন্টেশন একটি প্রয়োজনীয়তা। JWG063 আর্কিটেকচারে একাধিক মেশিনযুক্ত রেজিস্ট্রেশন সারফেস এবং সমর্থন অবস্থান রয়েছে, যা B3, B6, B7, B8, V5, বা V6 স্থানিক প্রান্তিককরণ জুড়ে স্থিতিশীল স্থাপনার অনুমতি দেয়। কাস্টমাইজেবল টর্ক আর্মস (A1/A2) এবং বিভিন্ন ধরনের আউটপুট ফ্ল্যাঞ্জ (FA থেকে FE) দ্বারা সমর্থিত, এটি যেকোন দিক জুড়ে শ্রমসাধ্য ইঞ্জিনিয়ারিং চ্যালেঞ্জগুলি পরিচালনা করে।

পূর্ণতা এবং ইঞ্জিনিয়ারিং শ্রেষ্ঠত্ব

উন্নত অটোমেশন সিস্টেম ইন্টিগ্রেটর এবং ভারী-যন্ত্র নির্মাতাদের জন্য বিশ্বব্যাপী সরবরাহ অংশীদার হিসাবে, আমরা প্রতিটি একক JWG063 কনফিগারেশনে কঠোর কারখানার বৈধতা কার্যকর করি:

কারিগরি কঠোরতা: প্রতিটি পৃথক রিডুসার একটি ক্রমাগত চক্রে কাঠামোগত সীল কার্যকারিতা, গতিশীল লোডের অধীনে গিয়ার মেশিং ট্র্যাকিং এবং তাপীয় স্থিতিশীলতা পরীক্ষা করে গুরুতর পরীক্ষার পরামিতিগুলির মধ্য দিয়ে যায়।
রিইনফোর্সড অরিজিন: উচ্চ ইনপুট স্ট্রেসের অধীনে অপারেটিং আয়ুষ্কাল বাড়ানোর জন্য ওয়ার্ম রিং এবং কেস-কঠিন, নির্ভুল-গ্রাউন্ড স্টিল গিয়ারগুলির জন্য প্রিমিয়াম মানের পরিধান-প্রতিরোধী ব্রোঞ্জ অ্যালয় ব্যবহার করে ইঞ্জিনিয়ারড।
কাস্টমাইজেশন লজিক: স্ট্যান্ডার্ড B5 বা B14 মোটর ফ্ল্যাঞ্জ, কাস্টমাইজযোগ্য ডুয়াল বা একক কীওয়ে এক্সটেনশন এবং ক্লায়েন্টের নান্দনিক প্রয়োজনীয়তা অনুসারে তৈরি ঐচ্ছিক শিল্প পেইন্ট আবরণ সমর্থন করে সম্পূর্ণরূপে অভিযোজিত ম্যাচিং ইন্টারফেস।

প্রযুক্তিগত সহায়তা FAQ

প্রশ্ন 1: JWG063 ইউনিটের ভিতরে হেলিকাল এবং ওয়ার্ম গিয়ার পর্যায়গুলিকে একত্রিত করার প্রধান সুবিধাগুলি কী কী?

উত্তর: প্রাথমিক হেলিকাল ইনপুট পর্যায় প্রাথমিক উচ্চ-গতির মোটর ইনপুটকে নিচে নামিয়ে দেয়, টর্ক ডান-কোণ কীট সমাবেশে প্রবেশ করার আগে যান্ত্রিক দক্ষতা বৃদ্ধি করে। এটি ঘর্ষণজনিত তাপ উত্পাদনকে হ্রাস করে এবং সাধারণ একক-স্টেজ ওয়ার্ম গিয়ারবক্সের তুলনায় গিয়ারের জীবনকাল বাড়ায়।

প্রশ্ন 2: JWG063 কি কঠোর ধুলোময় কারখানার পরিস্থিতিতে শ্বাস-প্রশ্বাসের ভালভ ছাড়াই নিরাপদে কাজ করতে পারে?

উঃ হ্যাঁ। ফ্যাক্টরি-সিল করা IP65 ইনগ্রেস প্রোটেকশন কনফিগারেশন এবং প্রিমিয়াম মানের সিন্থেটিক গিয়ার গ্রীস সহ, অভ্যন্তরীণ তৈলাক্তকরণটি মাইক্রোস্কোপিক পরিবেশগত কণাগুলিকে ফুটো না করে বা ইনজেস্ট করা ছাড়াই ধারাবাহিক ফিল্ম স্থিতিশীলতা বজায় রাখে।

প্রশ্ন 3: আমি কীভাবে ASL, ASR এবং AB আউটপুট শ্যাফ্ট কনফিগারেশনের মধ্যে নির্বাচন করব?

A: ASL বাম মুখ থেকে প্রজেক্টিং একটি একক-দিকনির্দেশক আউটপুট শ্যাফ্ট মনোনীত করে, যখন ASR ডান মুখ পর্যন্ত প্রসারিত হয়। AB কনফিগারেশন একটি দ্বৈত-পার্শ্বযুক্ত আউটপুট শ্যাফ্ট প্রদান করে, যা একটি একক গিয়ারবক্স থেকে দুটি লোড উপাদানের সাথে একযোগে লিঙ্কআপের অনুমতি দেয়।
